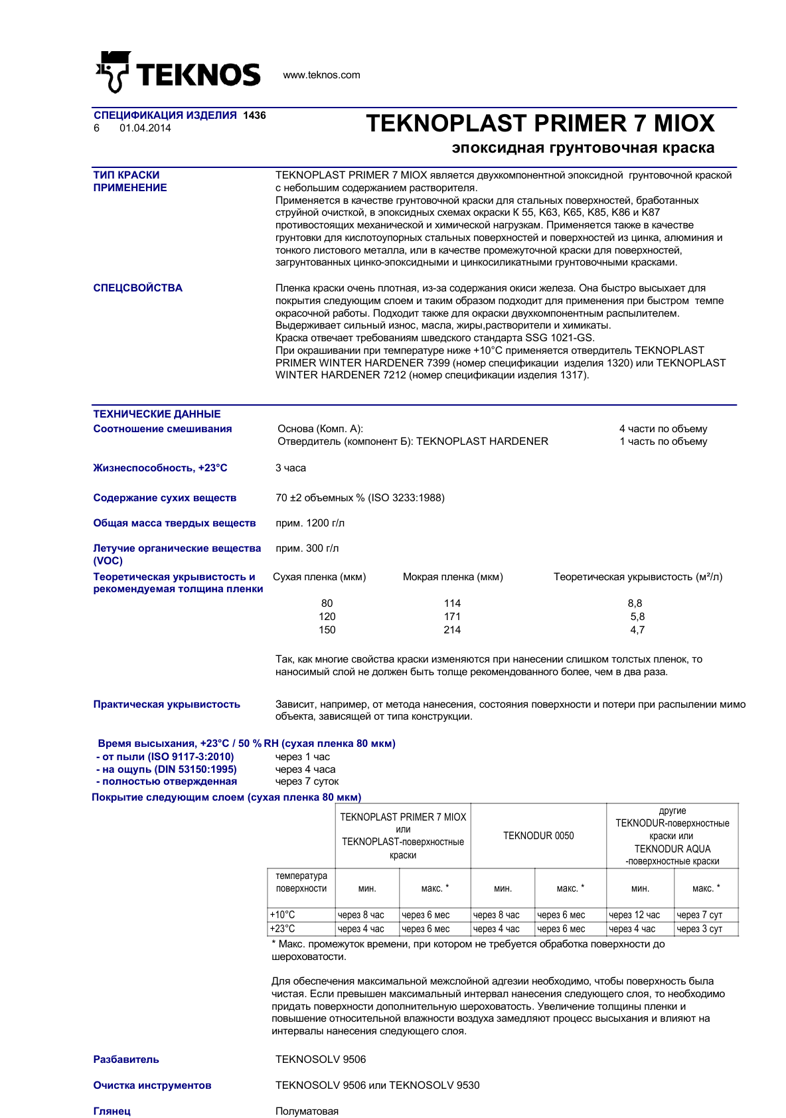

Описание
ПРИМЕНЕНИЕ
Применяется в качестве грунтовочной краски для стальных поверхностей, бработанных
струйной очисткой, в эпоксидных схемах окраски К 55, K63, K65, K85, K86 и K87
противостоящих механической и химической нагрузкам. Применяется также в качестве
грунтовки для кислотоупорных стальных поверхностей и поверхностей из цинка, алюминия и
тонкого листового металла, или в качестве промежуточной краски для поверхностей,
загрунтованных цинко-эпоксидными и цинкосиликатными грунтовочными красками.
СПЕЦСВОЙСТВА
Пленка краски очень плотная, из-за содержания окиси железа. Она быстро высыхает для
покрытия следующим слоем и таким образом подходит для применения при быстром темпе
окрасочной работы. Подходит также для окраски двухкомпонентным распылителем.
Выдерживает сильный износ, масла, жиры,растворители и химикаты.
Краска отвечает требованиям шведского стандарта SSG 1021-GS.
При окрашивании при температуре ниже +10¢С применяется отвердитель TEKNOPLAST
PRIMER WINTER HARDENER 7399 (номер спецификации изделия 1320) или TEKNOPLAST
WINTER HARDENER 7212 (номер спецификации изделия 1317).
ТЕХНИЧЕСКИЕ ДАННЫЕ
Соотношение смешивания Основа (Комп. A): 4 части по объему
Отвердитель (компонент Б): TEKNOPLAST HARDENER 1 часть по объему
Жизнеспособность, +23C 3 часа
Содержание сухих веществ 70 +/- 2 объемных % (ISO 3233:1988)
Общая масса твердых веществ прим. 1200 г/л
Летучие органические вещества прим. 300 г/л
(VOC)
Теоретическая укрывистость и
рекомендуемая толщина пленки
Сухая пленка (мкм) Мокрая пленка (мкм) Теоретическая укрывистость (мª/л)
80 114 8,8
120 171 5,8
150 214 4,7
Так, как многие свойства краски изменяются при нанесении слишком толстых пленок, то
наносимый слой не должен быть толще рекомендованного более, чем в два раза.
