Описание

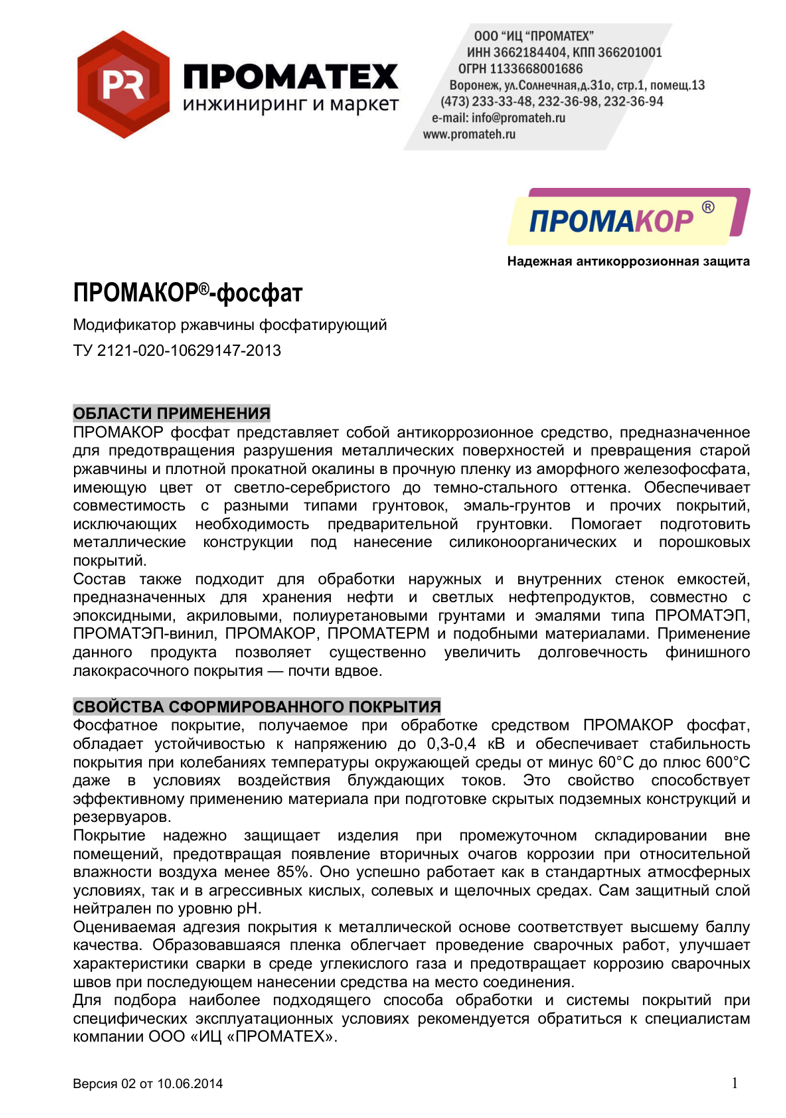

ОБЛАСТИ ПРИМЕНЕНИЯ
ПРОМАКОР фосфат предназначен для защиты металла от коррозии и преобразования ржавчины и плотносцеплённой прокатной окалины в аморфную железофосфатную плёнку от серебристо - серого цвета, до черно - стального цвета. Совместим с большинством грунтовок, грунтов-эмалей и другими покрытиями, не требующими предварительного грунтования. Решает проблему подготовки поверхности под кремнийорганические и порошковые покрытия.
Может быть использован для защиты внешних, а так же внутренних поверхностей резервуаров для нефти и светлых нефтепродуктов в комплексе с различными эпоксидными эмалями (типа ПРОМАТЭП, ПРОМАТЭП-винил, ПРОМАКОР и др.). Увеличивает срок службы лакокрасочного покрытия примерно в 2 раза.
Свойства покрытия
Сформированное фосфатное покрытие ПРОМАКОР фосфат выдерживает напряжение 0,3-0,4 кВ, в комплексных системах ЛКП сохраняет устойчивость от - 60°С до 600°С. При наличии блуждающих токов замедляет процесс коррозии, поэтому эффективно применяется для подготовки поверхности заглубляемых конструкций и резервуаров.
При межоперационном хранении конструкций на открытом воздухе защищает от появления вторичной ржавчины при влажности воздуха не более 85%. В системе покрытий используется как в обычных, так и в кислотных, соляных, щелочных средах. Сам защитный слой имеет нейтральный рН.
Адгезия фосфатного покрытия с металлом оценивается в 1 балл. Появившийся слой помогает проведению сварочных работ, улучшается качество СО2-сварки, а при нанесении состава на сварочный шов, защищает его от дальнейшей коррозии. В зависимости от среды эксплуатации - способы обработки и систему покрытия уточняйте у специалистов ООО “ИЦ «ПРОМАТЕХ».
Технология нанесения
ПРОМАКОР фосфат можно наносить методом протирки (рекомендуется - для одновременного обезжиривания, обеспыливания, декапирования, фосфатирования и формирования тонкого защитного слоя), распыления (для труднодоступных мест), окунания (с барбатажем). Распыление необходимо проводить в специальных камерах с вытяжкой, соблюдая меры безопасности. Температура окружающего воздуха при нанесении от -10°С до 40°С. Возможно нанесение состава на поверхность, нагретую до 175°С.
Высыхание от 20 мин. (при температуре +20°С), до 16 часов (при температуре 0...+5°С) при влажности воздуха от 60% до 80%. При более низких температурах и повышенной влажности, срок сушки увеличивается. Возможно проводить сушку и при высоких температурных режимах - до 130°С, около 3 минут.
После нанесения состава и формирования защитного слоя – дополнительные отмывки, промывки и механическая обработка поверхности перед нанесением ЛКМ – не допускаются.
Расход состава: 20 - З0 г/м2. Это означает, что 1 кг состава обрабатывает в среднем 30 м2 поверхности в зависимости от толщины слоя ржавчины. Рекомендуется плотносцеплённую ржавчину свыше 150 мкм, обрабатывать в 2 слоя, с интервалом 5-10 мин.
Последующая окраска допускается только после полного высыхания покрытия ПРОМАКОР фосфат.
Техника безопасности
Третий класс опасности. Использовать респираторы, защитные очки, резиновые перчатки. Запрещено распылять состав в помещениях, не оборудованных приточно-вытяжной вентиляцией.
Содержит кислоту.
Не употреблять во внутрь. В случаях проливания состава, нейтрализовать содой.
ХРАНЕНИЕ И УПАКОВКА
Тару с составом держать закрытой и в недоступном для детей и животных месте. Температура хранения от -25°С до 40°С в плотно закрытой таре.
Не горюч, не взрывоопасен. Состав готов к применению, срок годности 3 года.
ПРОМАКОР фосфат расфасовывается в канистры от 10 кг до 25 кг.
