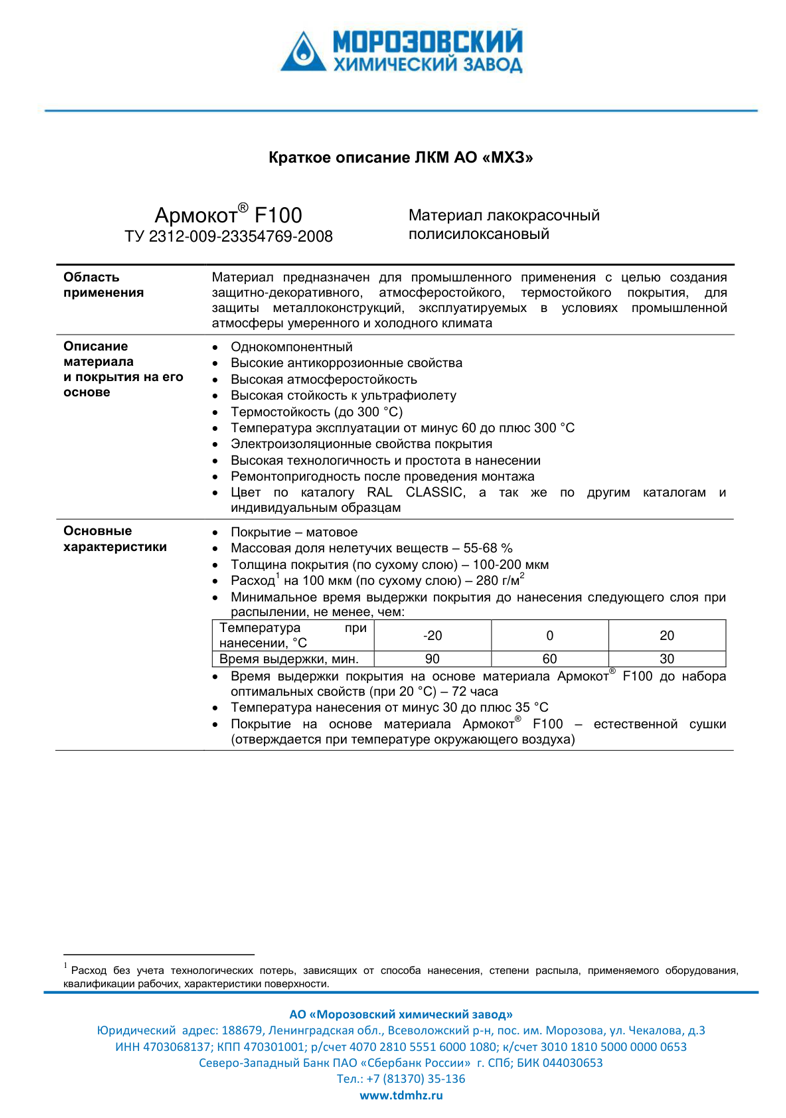

Описание
Полисилоксановый лакокрасочный материал для защиты металла на основе полисилоксанов, модифицированных акриловыми смолами и соединениями на их основе. ТУ 2312-009-23354769-2008
Назначение
Покрытие на основе Армокот® F100 - атмосферостойкое, термостойкое, защитно-декоративное при эксплуатации в условиях промышленной атмосферы умеренного и холодного климата
Описание материала и покрытия на его основе
- Однокомпонентный
- Высокие эксплуатационные свойства.
- Высокая стойкость к ультрафиолету и выгоранию цвета
- Температура эксплуатации от минус 60оС до +300оС:
- от минус 60оС до +100оС в системе покрытия с грунтовкой Армокот® 01
- от +100оС до +300оС как самостоятельное покрытие
- Электроизоляционные свойства покрытия
- Обладает пожаробезопасностью
- Быстросохнущее покрытие, сушка «на отлип» составляет 30 минут при 20 оС
- Высокая технологичность и простота в нанесении
- Ремонтопригодность после проведения монтажа
- Температура нанесения от минус 30°С до +35°С
- Цвет по каталогу Arsonsisi RAL а так же по другим каталогам и индивидуальным образцам
Область применения
Атмосферостойкий противокоррозионный материал для металла Армокот® F100 в зависимости от температуры эксплуатации применяется в системе с пассивирующей грунтовкой Армокот® 01 или как самостоятельное термостойкое покрытие. Предназначен для защиты металлических конструкций и оборудования, эксплуатирующихся в условиях промышленной атмосферы со слабо- среднеагрессивной степенью воздействия. Применяется для защиты несущих и ограждающих конструкций зданий и сооружений, эстакад, трубопроводов, труб различного назначения, антенно-мачтовых сооружений, каркасов промышленных зданий, культурно-спортивных центров, торгово-развлекательных комплексов, пролетных строений мостов и т.д.
Основные характеристики
- Покрытие – полуматовое, матовое
- Цвет – по каталогу Arsonsisi (RAL), а так же по другим каталогам или индивидуальному образцу
- Массовая доля нелетучих веществ – 55-68%
- Адгезия по методу решетчатых надрезов, балл, не более – 1
- Прочность к удару по прибору У-2, см, не менее – 50
- Твердость по прибору М-3, усл. ед. , не менее – 0,3
- Стойкость к статическому воздействию воды, хлористого калия (натрия), минерального масла (брызги, проливы)
- Удельное объемное сопротивление при 20ºС, Ом·см, не менее - 1·10 12
- Электрическая прочность покрытия кВ/мм, не менее - 10.
- Пожаробезопасность:
слабогорючий – Г1 по ГОСТ 30244-94
трудновоспламеняемый – В1 по ГОСТ 30402-96
умеренноопасный по токсичности продуктов горения – Т2 по ГОСТ 12.1.044-89
Технические характеристики
Механизм отверждения покрытия:
| До 100 оС | Физический - за счет выделения растворителей |
| (100 -300)оС | Химический – образование под воздействием температуры пространственно-сшитой структуры на молекулярном уровне |
Способы нанесения: пневматическое распыление, безвоздушное распыление, кисть, валик.
Разбавитель* (до 10% вес.) - толуол, ксилол
Толщина покрытия (по сухому слою) - 100-200 мкм
Теоретический расход** на 100 мкм (по сухому слою) - 280 г/м2
Межслойная сушка при распылении:
| Температура нанесения, оС | -20 | 0 | +20 |
| Время выдержки, мин. | 90 | 60 | 30 |
Время межслойной сушки ориентировочное, зависит от толщины пленки, температуры, относительной влажности воздуха. Возможно нанесение «мокрый по мокрому» слою.
Срок полной полимеризации покрытия до набора оптимальных свойств (при 20оС) – 72 часа.
При эксплуатации покрытия выше 100оС необходимо провести процедуру горячего отверждения в соответствии с технологической инструкцией
Удельный вес – 1,25-1,35 кг/л
Упаковка-25 кг в евроведре 20 л.
Срок годности при хранении- 1 год с момента изготовления при соблюдении всех условий хранения.
Возможно хранение и транспортировка при отрицательных температурах до -20°С.
Информация по нанесению
Для получения качественного многофункционального покрытия на основе Армокот® F100, нанесение необходимо производить в строгом соответствии с Технологической инструкцией по нанесению. Инструкцию и подробные консультации Вы можете получить в отделе защитных покрытий ООО "ИЦ "ПРОМАТЕХ".
* Применение иных разбавителей запрещается.
** Практический расход зависит от метода нанесения, условий нанесения, а также от формы и шероховатости окрашиваемой поверхности
*** При нанесении кистью или валиком время межслойной сушки увеличивается соответственно в 2 раза.
Подробная информация содержится в технологической инструкции
