Описание
Двухкомпонентная полиуретановая краска для асфальта. После полимеризации образует прочную износостойкую и эластичную цветную плёнку с высокой химической стойкостью и износостойкостью. Колеруется по таблице RAL K7 classic. Расход от 0,8 кг/м2
Базовый цвет: серый, RAL7040
Гарантийный срок хранения в таре производителя – 6 месяцев
Хранить и транспортировать при температуре от -30° до +25°С
Применение
– Перевод асфальта в группу горючести Г1
– Меняет категорию помещения по гигиеническим требованиям для продуктовых складов
– Защита асфальта от механических и химических воздействий

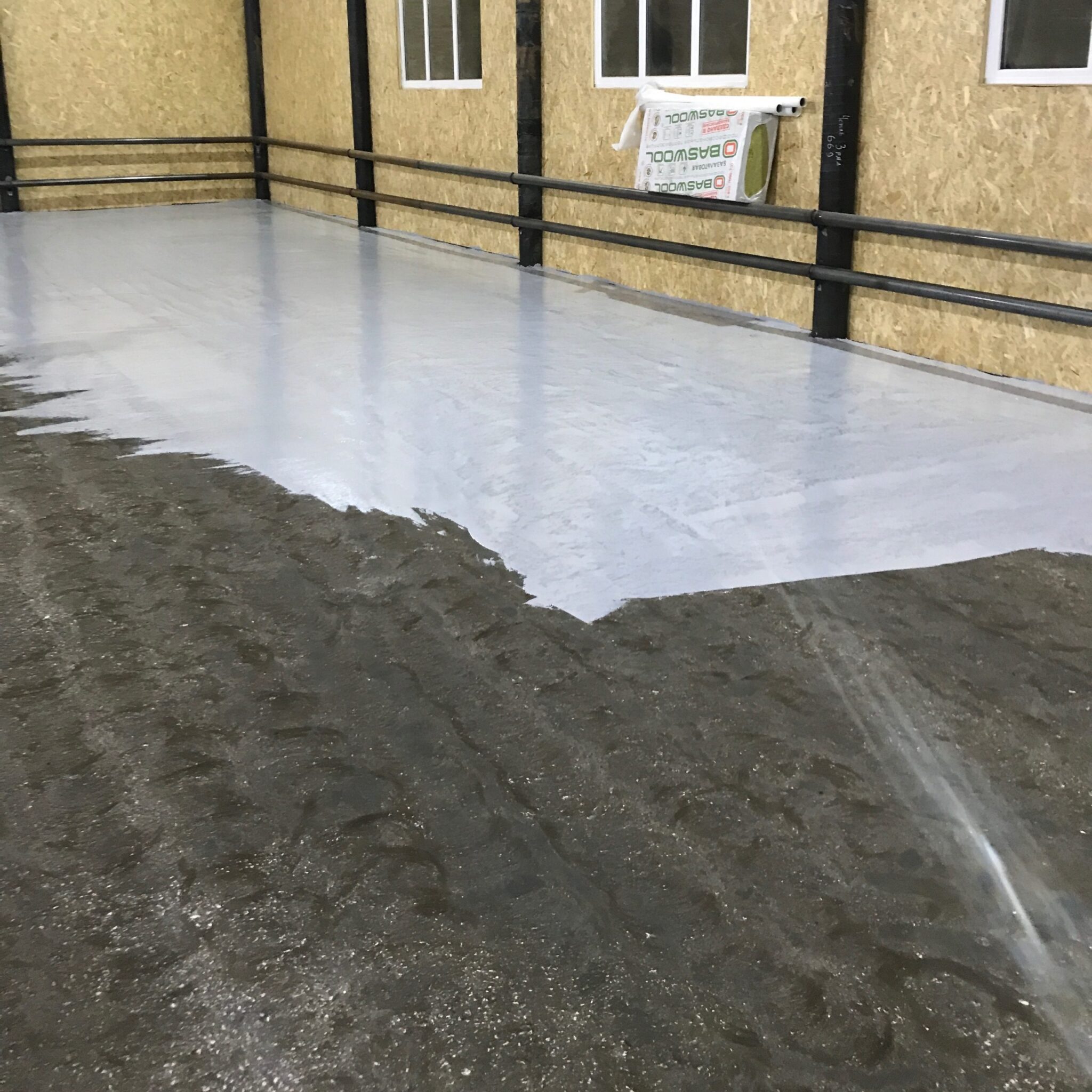

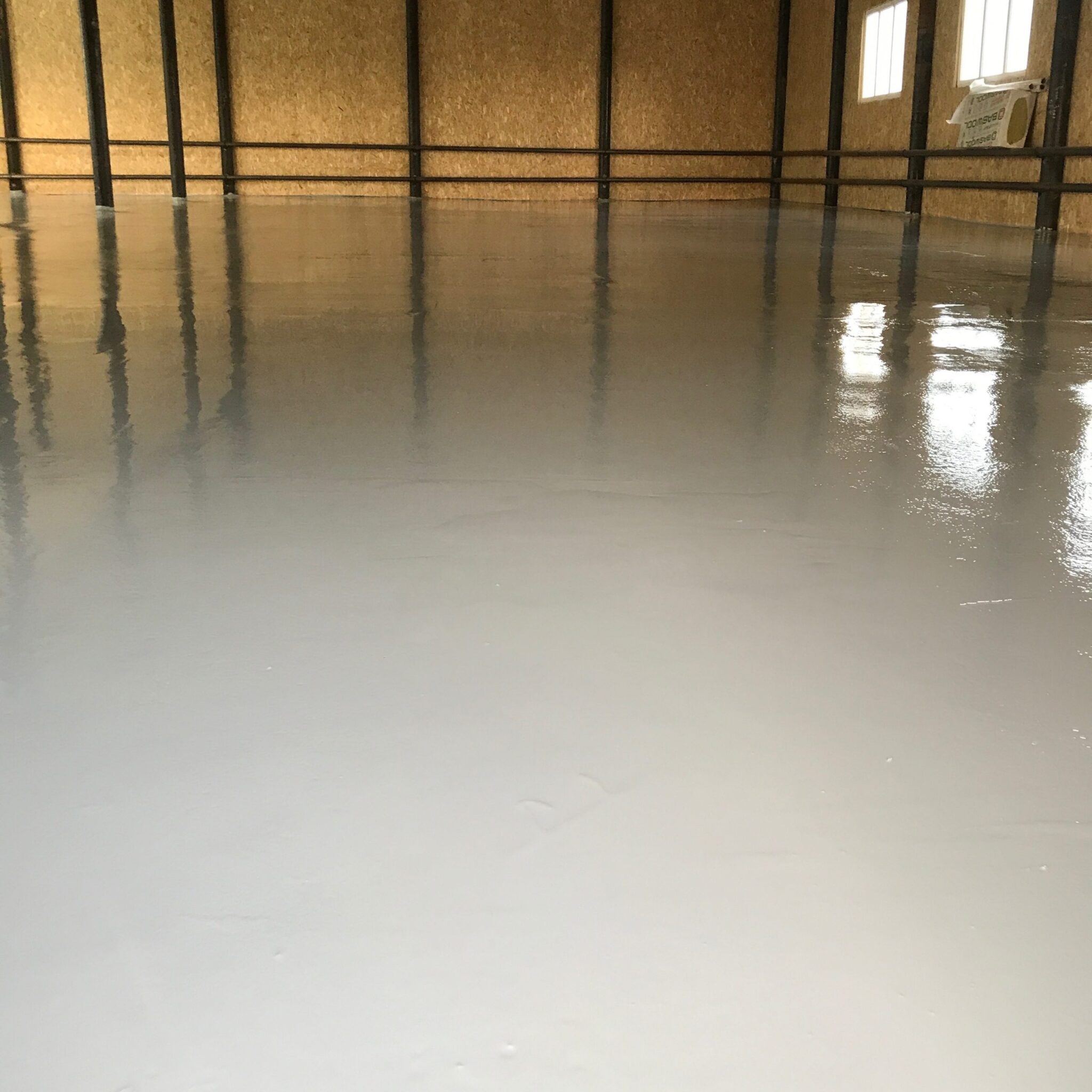

– Устройство цветных окрасочных покрытий по существующему асфальту
– Устройство шероховатых цветных покрытий, антискользящих покрытий с песком
– Устройство декоративных окрасочных полиуретановых полов с чипсами, флоками, блестками
Элакор-ПУ Эмаль 2К для асфальта прошла согласование ЗАО «Мосэкспертиза» для устройства защиты асфальтобетонных полов по программе «Народный гараж».
– Элакор-ПУ Эмаль 2К для асфальта является и грунтовочным материалом и финишным.
Преимущества
– Допустимые гигиенические требования для продуктовых складов
– Допустимая группа горючести для подземных и наземных парковок и стоянок
– Грунт и финишный слой – один материал
– Возможна покраска разными цветами
– Высокая износостойкость позволит долгое время эксплуатировать покрытие без ремонта
– Высокая химическая стойкость качественно защитит асфальт от агрессивных веществ
– Покрытие легко моется любыми моющими средствами
– Непроницаемость для воды, натуральных и синтетических масел, ГСМ, реагентов, солей и щелочей любой концентрации, растворителей и кислот концентрацией до 10-20%
– Покрытие имеет высокую прочность к изгибающим и вибрационным нагрузкам
Подходит для поверхностей
Асфальт
Эксплуатация
Внутри помещений с положительной температурой эксплуатации без ограничений, под навесом и на открытом воздухе – ограничено. При отрицательной температуре полимерные материалы крайне скользкие. В этом случае необходимо выполнять покрытия в антискользящем шероховатом варианте с кварцевым песком.
Свойства до отверждения
| Показатель | Значение | Метод испытаний |
| Внешний вид – компонент А – компонент Б | Цветная вязкая жидкость Прозрачная подвижная жидкость | |
| Соотношение компонентов А : Б (контролировать на этикетке материала) | 5 : 1 | ГОСТ 17537 |
| Массовая доля нелетучих (сухой остаток), не менее | 95 % | ГОСТ 17537 |
| Плотность А + Б при +20°С | 1,32 г/см3 | |
| Время высыхания до степени 3 при +20°С | не более 6 часов | ГОСТ 19007 |
| Время жизни на поверхности | не менее 30 минут | |
Свойства после отверждения
| Показатель | Значение | Метод испытаний |
| Класс пожарной опасности | КМ1 | |
| Внешний вид | Цветная пленка | |
| Интервал рабочих температур в воздушной среде: Кратковременно, до 30 мин: | от -60°С до +120°С до +180°С | |
| Водопоглощение пленки эмали | не более 0,1 % | |
| Предел прочности пленки при разрыве при +20°С | не менее 17 МПа | ГОСТ 21751 |
| Относительное удлинение пленки при +20°С | не менее 20% | ГОСТ 21751 |
| Прочность пленки при ударе, прибор У-2М | 100 см | ГОСТ 4765 |
| Твердость пленки эмали по Шору, тип D, на 28 сутки | 53-58 ед. | D (DIN 53505) |
| Эластичность пленки | не более 1 мм | ГОСТ 6806 |
| Истираемость пленки эмали, Табер, CS-10, масса грузов 1000г, на 28-й день | 13 мг | ISO 3537(DIN 52347, ASTMD1044) |
