Описание
Элакор-ПУ Люкс Лак-Р Матовый – двухкомпонентный полиуретановый светостойкий матовый лак. Блеск 7-9 %. Финишный матовый лак для полиуретановых и эпоксидных покрытий. В составе растворитель, резкий запах при нанесении. Расход на 2 слоя 0,18 кг/м2
Базовый цвет: прозрачный, матовый
Гарантийный срок хранения в таре производителя – 8 месяцев
Хранить и транспортировать при температуре от -30° до +25°С
Применение
– Финишный лак для устройства матовых поверхностей по полиуретановым и эпоксидным материалам
– Возможно нанесение на бетон, дерево
– Запечатка декоративных элементов, чипсов, флоков
Преимущества

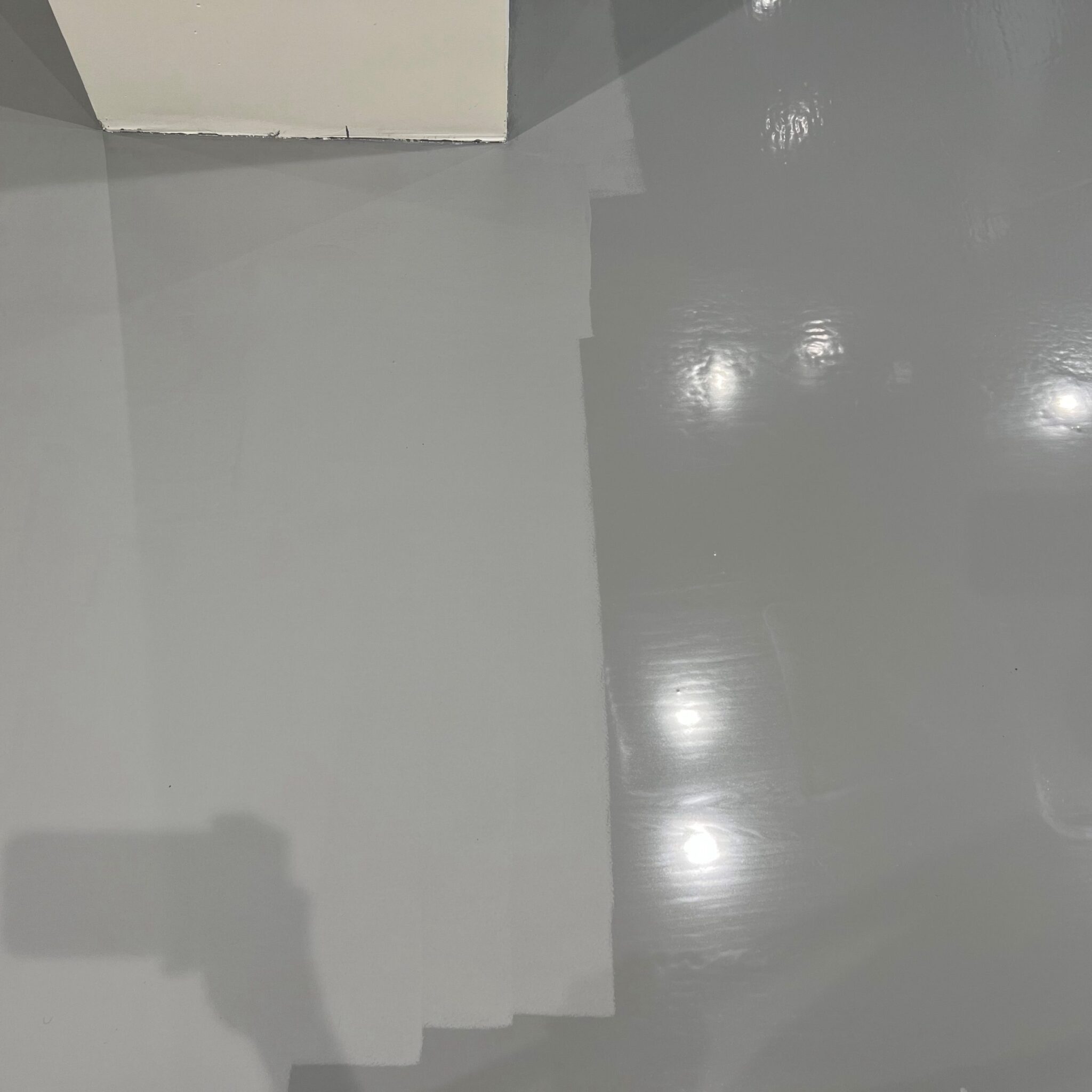

– Качественное изменение степени блеска поверхности
– Минимальный расход при нанесении
– Высокая износостойкость и химическая стойкость
– Непроницаемость для воды, натуральных и синтетических масел, ГСМ, реагентов, солей и щелочей любой концентрации, растворителей и кислот концентрацией до 10-20% даёт возможность эксплуатации в любых типах помещений
– Короткая послойная сушка 1-3 часа – короткие сроки работ
Подходит для поверхностей
– Полиуретановый, эпоксидный наливной пол, краска, эмаль
– Бетон, пескобетон, цементные наливные полы (ровнители), полусухие стяжки, бетонная плитка
– Искусственный и натуральный камень, шифер
Необходима гидроизоляция под бетонной стяжкой в помещениях, где возможен интенсивный капиллярный подсос влаги. Особенно в подземных помещениях и на первых этажах. Проблемы могут появиться при весеннем таянии снега и при не глубоком залегании грунтовых вод. Элакор-ПУ Лак-Р Люкс Матовый пароНЕпроницаемый. При испарении влага упирается в пленку материала, происходит набухание, возможны деформации и отрывы покрытия
НЕ подходит для любых материалов с содержанием гипса!
Эксплуатация
– Внутри помещений с положительной температурой эксплуатации без ограничений, под навесом и на открытом воздухе – ограничено. При отрицательной температуре полимерные материалы крайне скользкие. В этом случае необходимо выполнять покрытия в антискользящем шероховатом варианте с кварцевым песком
Свойства до отверждения
| Наименование показателя / Метод испытаний | Значение |
| Внешний вид: Компонент А Компонент Б | А – Прозрачная бесцветная жидкость Б – Прозрачная бесцветная жидкость |
| Соотношение компонентов А : Б по массе (сверять на этикетке) | 7:1 |
| Вязкость по ВЗ-4 при +20°С по ГОСТ 8420, не более | 10-12 секунд |
| Массовая доля нелетучих (сухой остаток) по ГОСТ 17537, не менее | 32 % |
| Плотность при +20°С | 0,92 кг/л |
| Время жизни смеси А+Б при +20°С | не менее 60 минут |
| Время высыхания до степени 3 при +20°С по ГОСТ 19007 | не более 10 часов |
Свойства после отверждения.
| Наименование показателя / Метод испытаний | Значение |
| Класс пожарной опасности | КМ1 |
| Внешний вид | Прозрачная матовая пленка |
| Температура эксплуатации готового покрытия в воздушной среде, постоянно | от -60 до +100°С |
| Температура эксплуатации готового покрытия в воздушной среде, кратковременно, до 30 минут | до +150°С |
| Водопоглощение пленки лака | не более 0,1 % |
| Предел прочности пленки при разрыве при +20°С по ГОСТ 21751 | не менее 40 МПа |
| Относительное удлинение пленки лака при +20°С по ГОСТ 21751 | не менее 8 % |
| Прочность пленки при ударе по ГОСТ 4765 | не менее 100 см |
| Блеск плёнки под углом 60° | 7-9 % |
| Твердость пленки грунта по Шору, тип D по ГОСТ 24621, ISO 868, на 28 сутки | 70-74 ед |
| ГОСТ 24621ISO 868) | не более 1 мм |
| Адгезионная прочность к портландцементному бетону, при прочности бетона М750 (В55) по ГОСТ 22690-88 | 6,2 МПа отрыв по бетону |
| Истираемость пленки грунта, Табер, CS-10, масса грузов 1кг, 28дн по ISO 3537, DIN 52347, ASTM D1044 | 5 мг |
