Описание

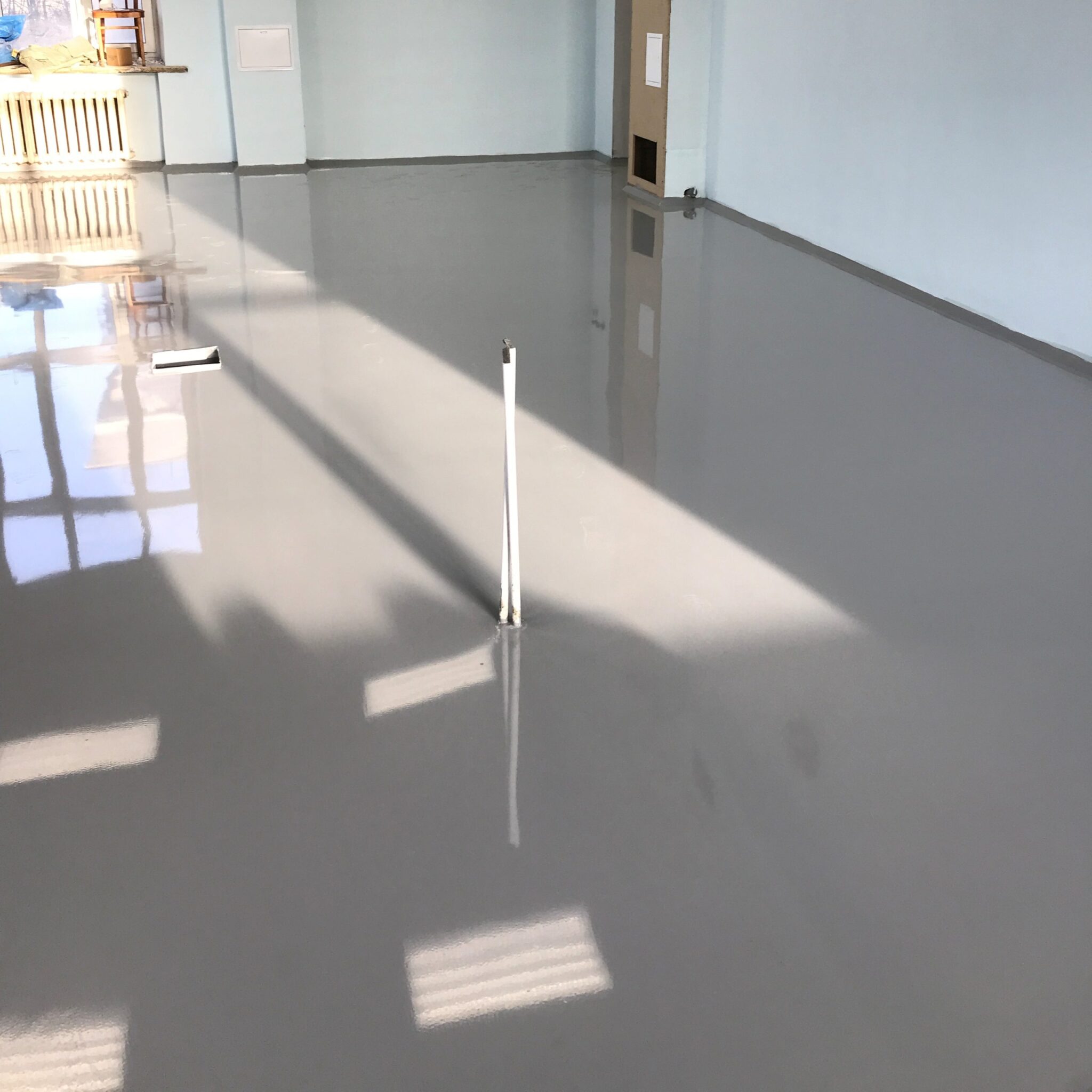

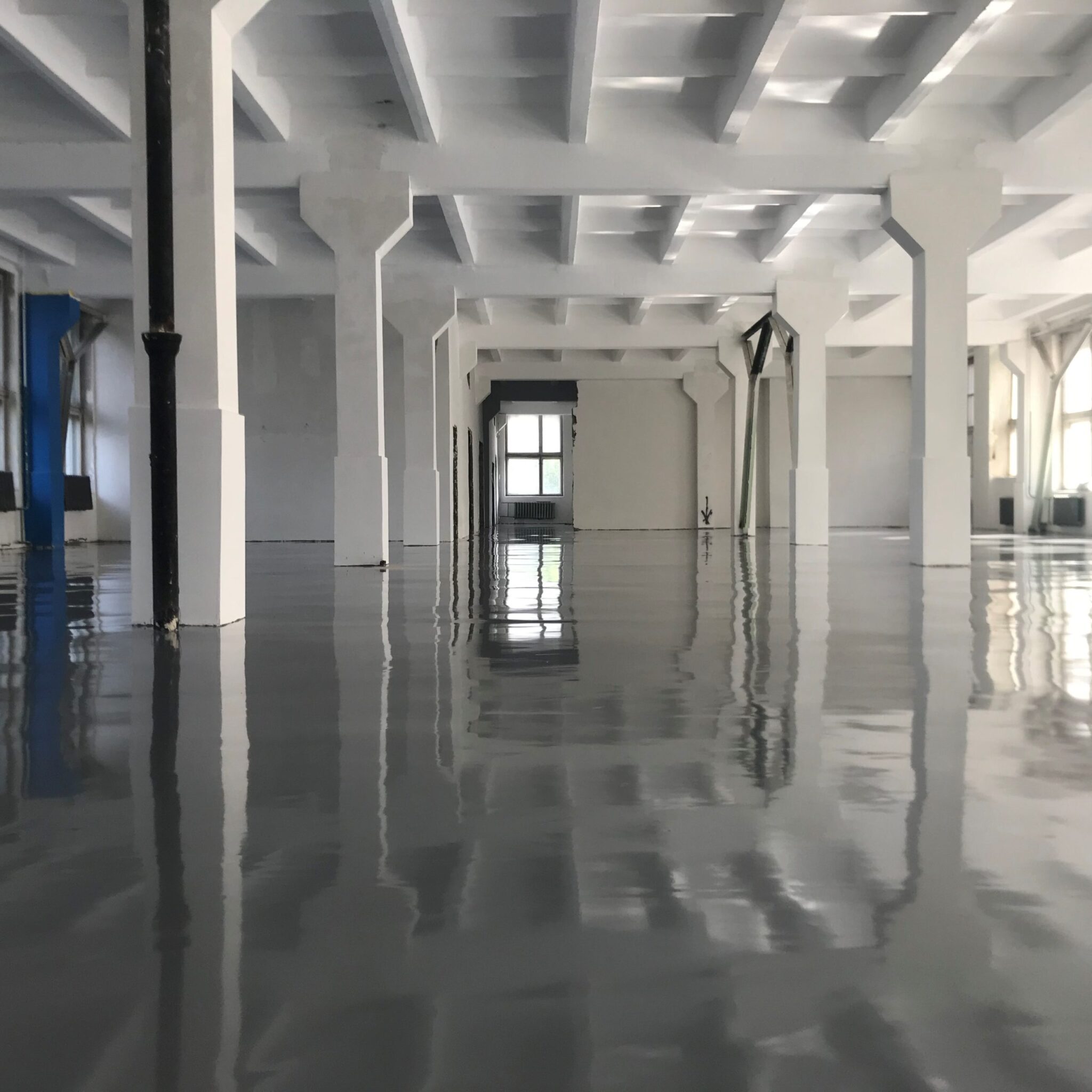

Самонивелирующийся финишный полиуретановый двухкомпонентный компаунд для устройства наливных износостойких покрытий промышленных полов. После отверждения образует покрытие с высокими декоративными свойствами, высокой эластичностью, прочностью, износостойкостью и химической стойкостью. Почти без растворителя в составе, в момент нанесения отсутствует запах. Расход (А+Б) при толщине слоя 1 мм – 1,4 кг/м2
Базовый цвет: серый RAL 7040
Гарантийный срок хранения в таре производителя – 8 месяцев
Хранить и транспортировать при температуре от +5° до +25°С
Основные отличия Полиуретановых Наливных Полов:
- Элакор-ПУ Наливной пол Классик – стандартный однотонный полиуретановый наливной пол, базовый цвет RAL7040 и RAL7035, оптимальное соотношение по свойствам и цене. Самый популярный наливной пол в товарной линейке полиуретановых наливных полов
- Элакор-ПУ Наливной пол Эластичный – более эластичный материал по сравнению с «Классик», используется на сильно деформирующихся основаниях, в т.ч. под оборудованием, передающим вибрацию на основание
- Элакор-ПУ Наливной пол Резиновый – более эластичный материал по сравнению с «Эластичный». Применяется в спортивных залах при нанесении на деревянные или иные деформирующиеся поверхности
- Элакор-ПУ Наливной пол БР – стандартный полиуретановый наливной пол без растворителя в составе. Растекаемость немного хуже, чем у «Классик»
- Элакор-ПУ Наливной пол Промышленный – отличие от «Классик» – отсутствие стабильного оттенка, за счет неоднородности цвета используется в помещениях лофт дизайна или как подстилающий слой в системе наливных полов
- Элакор-ПУ Наливной пол Наполненный – смесь наливного пола с большим содержанием песка в составе. Подходит для промышленных помещений с высокими эксплуатационными нагрузками
- Элакор-ПУ Наливной пол Антистатический АСТ-7 – токопроводящий наливной полиуретановый пол для устройства антистатических покрытий с медными лентами
Применение
– Устройство гладких толстослойных защитных наливных покрытий на поверхностях, подверженных вибрационным нагрузкам
– Тонкослойных фактурных окрасочных полиуретановых покрытий
– Высоконаполненные кварцевым песком шероховатые антискользящие покрытия
– Защита производственных и складских бетонных полов от механических и химических нагрузок, подверженных средним и среднетяжелым изнашивающим нагрузкам
– Износостойкие полы для автостоянок, автосервисов, автомоек, детейлингов
– Химически стойкие полы для лабораторий, пищевой, химической, фармацевтической, машиностроительной промышленности
– Устройство декоративных полов в офисных помещениях, выставочных залах, предприятиях торговли и общественного питания, медицинских, административных и образовательных учреждениях, квартирах
– Нескользящие покрытия в помещениях постоянной или переменной влажности, холодильных и морозильных камерах и тд
Преимущества
– Хорошая растекаемость обеспечивает гладкость наливного покрытия и лёгкое нанесение
– Высокая наполняемость песком обеспечивает дополнительное армирование и повышает прочность
– Высокая износостойкость позволит долгое время эксплуатировать покрытие без ремонта
– Высокая химическая стойкость качественно защитит основание от агрессивных веществ
– Отсутствие в составе растворителей, отсутствие запаха при нанесении, большой сухой остаток
– Непроницаемость для воды, натуральных и синтетических масел, ГСМ, реагентов, солей и щелочей любой концентрации, растворителей и кислот концентрацией до 10-20% даёт возможность эксплуатации в любых типах помещений
Подходит для поверхностей
– Цементосодержащие: бетон, пескобетон, цементные наливные полы, ровнители, полусухие стяжки. Предварительно используется грунт для бетона
– Минимальная марочная прочность цементосодержащего основания (для нанесения методом налива толстослойных защитных покрытий) – М200 (B22,5). При марочной прочности ниже М200 рекомендовано нанесение методом окрашивания во избежание отрыва от низкопрочной поверхности. Полимерные наливные полы имеют высокую степень поверхностного натяжения и вырывают низкопрочные основания
– Деревянные поверхности: фанера, массив, ДВП, ДСП, ОСБ. Предварительно используется грунт для дерева
– Металлические поверхности: сталь оцинкованная, сталь низколегированная, чугун. Предварительно используется грунт для металла
– Итоговый результат применения Элакор-ПУ Наливной Пол Классик зависит от ровности и качества бетонного пола. Материал полностью повторяет геометрию основания, сглаживая резкие перепады
– Необходима гидроизоляция под бетонным основанием, где возможен капиллярный подсос влаги. Особенно в подземных помещениях и на первых этажах. Проблемы могут появиться при весеннем таянии снега и при не глубоком залегании грунтовых вод. Элакор-ПУ Наливной пол Классик паронепроницаемый. При испарении влага упирается в пленку материала, происходит набухание, возможны деформации и отрывы покрытия
– НЕ подходит для любых материалов с содержанием гипса!
Эксплуатация
– Внутри помещений с положительной температурой эксплуатации – без ограничений, на открытом воздухе и в помещениях с отрицательной температурой – в антискользящем шероховатом исполнении. При отрицательной температуре полимерные материалы скользкие
Свойства до отверждения
| Наименование показателя | Значение |
| Соотношение компонентов А : Б, по массе Соотношение может меняться. Точное соотношение указано на этикетке компонента «А». | 5 : 1 |
| Массовая доля нелетучих веществ (сухой остаток) | 98 % |
| Плотность готовой смеси (А+Б) | 1,40 ± 0,02 кг/л |
| Расход (А+Б) при толщине слоя 1мм, | 1,40 кг |
| Жизнеспособность готовой смеси на поверхности бетона при температуре 20±2°С | не менее 30 минут |
| Время высыхания до степени 3 (потеря липкости) при температуре 20±2°С | не более 10 часов |
Свойства после отверждения
| Наименование показателя / Метод испытаний | Значение |
| Класс пожарной опасности при толстослойном нанесении | КМ2 |
| Температура эксплуатации готового покрытия в воздушной среде | от -60 до +80°C |
| Температура эксплуатации готового покрытия в воздушной среде кратковременно, до 30 минут | до + 140°C |
| Адгезионная прочность к бетону, при прочности бетона М750 (В55) по ГОСТ 22690-88. Нанесение Полиуретанового наливного пола по грунтам «Элакор» | 6,7 МПа отрыв по бетону |
| Максимальное напряжение при сжатии, «Прочность при сжатии» по ГОСТ 4651-2014, ISO 604:2002 | 61 МПа |
| Прочность плёнки при разрыве по ГОСТ 14236-81 | не менее 12 МПа |
| Относительное удлинение плёнки при разрыве по ГОСТ 14236-81 | 30 % |
| Прочность покрытия при ударе по У-2М по ГОСТ 4765 | 100 см |
| Эластичность пленки при изгибе по ГОСТ Р 52740 | не более 2 мм |
| Твердость, Шор D, 28 дн по ГОСТ 24621-91, ISO 868-85 | 53-58 ед |
| Истираемость отвержденной пленки по Таберу, абразив SC-10, масса грузов 1,0 кг, 28 дн | 19 мг |
| Блеск, угол 60° по ГОСТ 31975, ISO 2813 | 87-90 % |
| Условная светостойкость покрытия, начало меления по ГОСТ 21903, метод 2 | не менее 100 часов |
| Стойкость к статическому воздействию воды при T=20±2°С, не менее | 48 часов |
| Стойкость к статическому воздействию ксилола при T=20±2°С, не менее | 48 часов |
| Стойкость к статическому воздействию бутилацетата при T=20±2°С, не менее | 24 часов |
