Описание

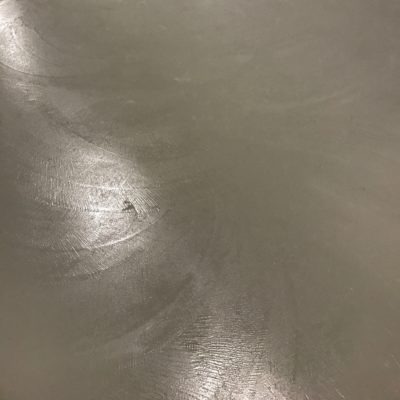

Элакор-ПУ Шпатлёвка цветная – двухкомпонентная полиуретановая шпатлёвка заданного цвета. Используется для заделки мелких и крупных дефектов бетонной поверхности. После полимеризации образует твёрдо-эластичную цветную массу. Расход на 1 мм толщины 1 кг/м2
Базовый цвет: серый, RAL7040
Гарантийный срок хранения в таре производителя – 8 месяцев
Хранить и транспортировать при температуре от +5° до +25°С
Применение
– Сплошное шпатлевание бетонной поверхности для заделки пор, трещин, раковин
– Заполнение усадочных и деформационных швов на горизонтальных поверхностях
– Устройство подстилающего слоя перед применением эпоксидных и полиуретановых наливных полов

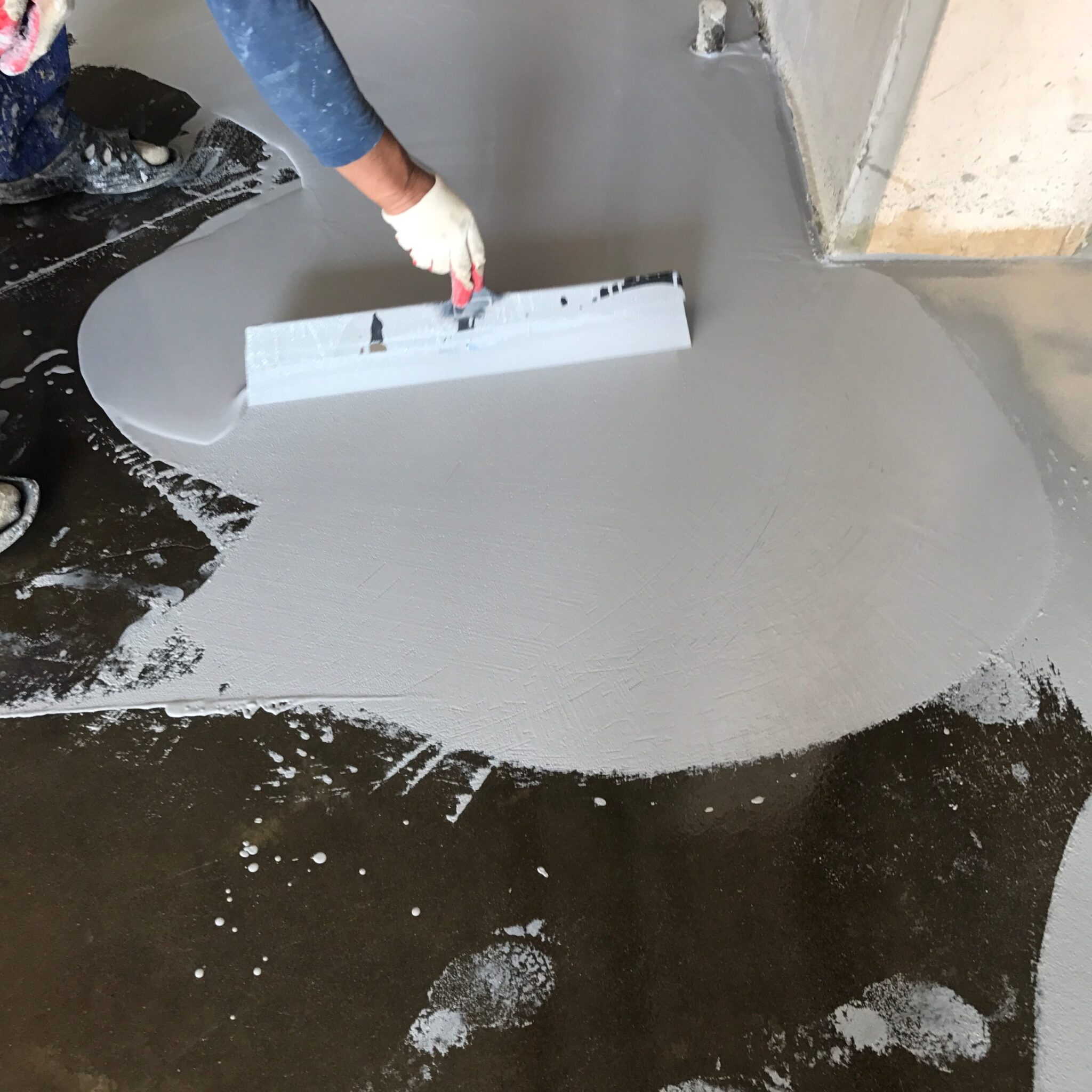

– Шпатлевание – выглаживание поверхности перед устройством полимерных окрасочных покрытий
Преимущества
– После полимеризации масса прочная, эластичная, но не хрупкая
– Высокая стойкость к вибрационным и ударным нагрузкам
– Хорошая адгезия к полимерным поверхностям
– Отсутствует усадка в процессе полимеризации
– Высокая химическая стойкость к солям, щелочам, гсм, кислотам до 5%, растворителям
Подходит для поверхностей
– Бетон, пескобетон, полусухая стяжка, бетонная плитка, кирпич
– Дерево, фанера, паркет, ОСБ, ДВП, ДСП
– Сталь, оцинкованная сталь, чугун, алюминий, медь
Эксплуатация
– Элакор-ПУ Шпатлёвка не предназначена для самостоятельной эксплуатации. Шпатлёвка должна быть запечатана полиуретановой краской или полиуретановым наливным полом
Свойства до отверждения
| Показатель / Метод испытаний | Значение |
| Внешний вид – компонент А – компонент Б | А – Вязкая жидкость заданного цвета Б – Подвижная жидкость янтарного цвета |
| Соотношение компонентов А : Б по ГОСТ 17537 (контролировать на этикетке материала) | 7 : 1 |
| Вязкость по ВЗ-6 при +20°С по ГОСТ 8420 | 110-130 сек |
| Массовая доля нелетучих (сухой остаток) по ГОСТ 17537, не менее | 98 % |
| Плотность А + Б при +20°С | 1,32 кг/л |
| Время сушки до отлипа при +20°С | 12-16 часов |
| Время жизни при +20°С на поверхности | не менее 30 минут |
| Время жизни при +20°С в таре | не менее 10 минут |
Свойства после отверждения
| Показатель / Метод испытаний | Значение |
| Внешний вид | Поверхность заданного цвета |
| Интервал рабочих температур в воздушной среде, постоянно | от -60°С до +120°С |
| Интервал рабочих температур в воздушной среде, кратковременно, до 30 минут | до +180°С |
| Водопоглощение пленки | не более 0,1 % |
| Предел прочности пленки при разрыве при +20°С по ГОСТ 21751 | не менее 8 МПа |
| Относительное удлинение пленки при +20°С по ГОСТ 21751 | не менее 15% |
| Прочность пленки при ударе, прибор У-2М по ГОСТ 4765 | 100 см |
| Твердость пленки эмали по Шору, тип D по ГОСТ 24621-91, ISO 868-85, на 28 сутки | 41-46 ед |
| Эластичность пленки шпатлёвки по ГОСТ 6806 | не более 2 мм |
| Адгезионная прочность к бетону по ГОСТ 22690-88, не менее | 1,5 МПа (отрыв по бетону) |
| Истираемость пленки эмали, Табер, CS-10, масса грузов 1000г, на 28-й день по ISO 3537(DIN 52347, ASTMD1044) | 83 мг |
