(473) 233-33-48

Твиттер Проматех Фейсбук Проматех Youtube Проматех

Товаров 0

ЛКМ по назначению

Защищаемые объекты

Быстрый поиск

ХВ-124

Арт.
Цена Уточняйте при заказе
Фасовка 20 кг
На складе - Под Заказ
кг
Цвет

Добавить к сравнению

ФОТО

ВИДЕО

Краткие характеристики

Области применения - Строительные и другие металлоконструкции / Сельскохозяйственные конструкции и сооружения / Резервуары топливные и нефтяные / Нефте-, газо-, химическое оборудование /
Тип подложки/конструкции - нержавеющая сталь / сталь / оцинкованная сталь /
Коррозионная активность среды - С2 – низкая / С3 – средняя / С1 – очень низкая /
Сроки эксплуатации покрытия - 2-5 лет (L) низкий /
Тип лакокрасочного покрытия по связующему - Перхлорвиниловые и поливинилхлоридные /
Средний расход на 1 слой, ед.изм./м2 - 0.120 /
Средняя толщина 1 слоя сухого покрытия, мкм - 40 /
Время сушки "на отлип", мин, при +20 0С - 120 /
Способы нанесения - кисть / валик / пневматика /
Максимальная температура эксплуатации покрытия - до +60 /

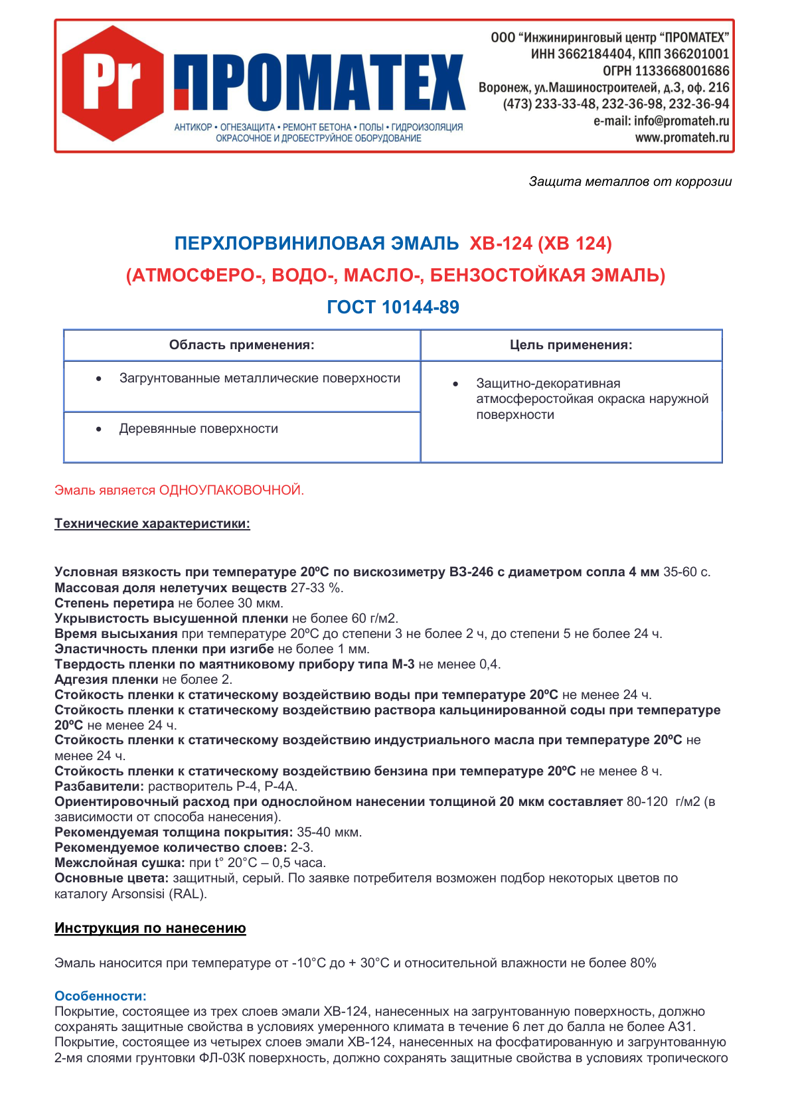

Описание

Одноупаковочная атмосферо-, водо-, масло-, бензостойкая эмаль по ГОСТ 10144-89

Назначение

Защитно-декоративная атмосферостойкая окраска наружной поверхности, наносится на загрунтованные металлические и деревянные поверхности.

Особенности

Покрытие, состоящее из трех слоев эмали ХВ-124, нанесенных на загрунтованную поверхность, должно сохранять защитные свойства в условиях умеренного климата в течение 6 лет до балла не более АЗ1. Покрытие, состоящее из четырех слоев эмали ХВ-124, нанесенных на фосфатированную и загрунтованную 2-мя слоями грунтовки ФЛ-03К поверхность, должно сохранять защитные свойства в условиях тропического климата в течение 3 лет до балла не более АЗ1. Покрытие, состоящее из трех слоев эмали ХВ-124, нанесенных на поверхность, загрунтованную грунтовкой АК-070 или грунтовкой ВЛ-02 с алюминиевой пудрой, должно сохранять защитные свойства в условиях холодного климата в течение 4 лет до балла не более АЗ1.
Пленка эмали ХВ-124 устойчива к воздействию моющих средств, индустриального масла, бензина, низкой температуре окружающего воздуха.

Подготовка поверхности: поверхность металла должна быть зачищена от ржавчины, окалины, окислов металла и т.п. до степени 2 по ГОСТ 9.402-80 (поверхность должна иметь равномерную шероховатость, металлический блеск, допускается более темный оттенок металла на уча-стках, где была окалина) и обезжирена до степени 1 по ГОСТ 9.402-80 (отсутствие следов жира на фильтровальной бумаге после протирки поверхности).
Очистку проводят пескоструйной или дробеструйной обработкой, допускается очистка корд-щетками.
Для обезжиривания поверхность металла протирается ветошью, смоченной в уайт-спирите и сухой ветошью.
На подготовленную поверхность металла наносятся грунтовки типа ФЛ, ВЛ, АК.

Подготовка эмали:тщательно перемешать, при необходимости разбавить до рабочей вязкости растворителем Р-4А. Подготовленную эмаль наносят на загрунтованную поверхность защищаемого металла кистью, валиком, пневмо- или безвоздушным распылением при температуре окружающего воздуха от минус 10ºС до 30ºС. После высыхания слоя эмали (2 часа при 20ºС) наносят последующие слои

Гарантийный срок хранения – 12 месяцев со дня изготовления.

Материал огнеопасен! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты. После окончания работ необходимо тщательно проветрить помещение.



Все права защищены. Копирование или использование части текста с сайта без письменного разрешения администрации ООО "ИЦ "ПРОМАТЕХ" запрещены. (с) 2008-2021
Сервис обратного звонка RedConnect
