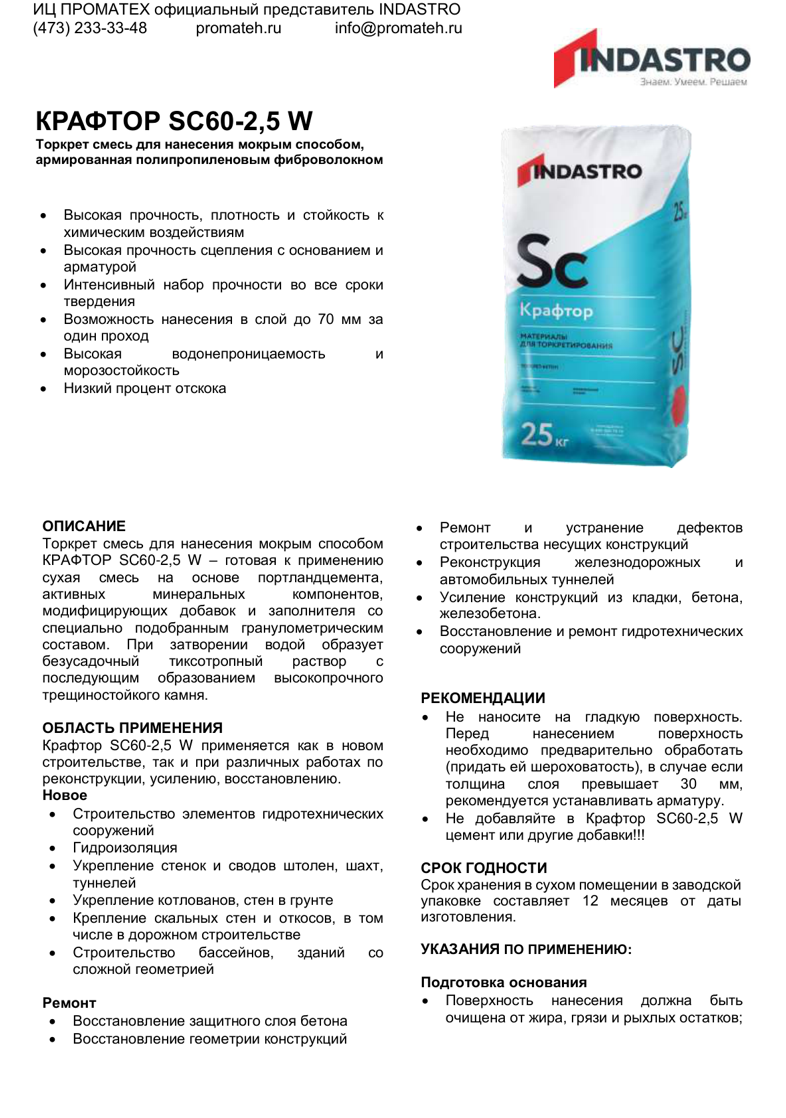

Индастро Крафтор SС60-2,5 W

Описание

КРАФТОР SC60-2,5 W – сухая смесь на основе портландцемента, активных минеральных компонентов, модифицирующих добавок и заполнителя со специально подобранным гранулометрическим составом.

Продукт экологически безопасен, не содержит вредных примесей, оказывающих отрицательное воздействие на здоровье человека.

Соответствует действующим на территории Российской Федерации санитарно-гигиеническим нормам.

Продукт изготовлен в соответствии с ТУ производителя из экологически чистого сырья.

Преимущества

Высокая прочность сцепления с основанием и арматурой
Высокая производительность
Интенсивный набор прочности во все сроки твердения
Возможность нанесения в слой до 70 мм за один проход
Высокая водонепроницаемость и морозостойкость
Армирование полипропиленовым либо стальным фиброволокном

Область применения

Крафтор SC60-2.5 W применяется как в новом строительстве, так и при различных работах по реконструкции, усилению и восстановлению бетона.

Новое строительство:

Строительство элементов гидротехнических сооружений.
Гидроизоляция.
Укрепление стенок и сводов штолен, шахт, туннелей.
Укрепление котлованов, стен в грунте.
Крепление скальных стен и откосов, в том числе в дорожном строительстве.
Строительство бассейнов, зданий со сложной геометрией.

Ремонт:

Восстановление защитного слоя бетона.
Восстановление геометрии конструкций.
Ремонт и устранение дефектов строительства несущих конструкций.
Реконструкция железнодорожных и автомобильных туннелей.
Усиление конструкций из кладки, бетона, железобетона.
Восстановление и ремонт гидротехнических сооружений.

Технические характеристики

Соответствующий класс бетона

B45

Прочность на сжатие 24 часа, МПа, не менее

Прочность на сжатие 28 суток, МПа, не менее

Прочность на растяжение при изгибе 24 часа, не менее

Прочность на растяжение при изгибе 28 суток, МПа, не менее

Максимальная крупность заполнителя

2,5

Максимальная толщина слоя, наносимого за 1 раз, мм

Водо/твердое отношение (количество воды затворения, л/мешок)

0,10-0,12 (2,5-3,0)

Минимальная толщина слоя, мм

Влажность смеси, не более, %

0,3

Температура нанесения, С

+5...+35

Температура эксплуатации, С

-50...+80

Расход, кг/м3

2200

Марка по водонепроницаемости, не менее

W14

Марка по морозостойкости для бетонов (кроме бетонов дорожных и аэродромных), не менее

F1 1000

Марка по морозостойкости для бетонов дорожных и аэродромных, не менее

F2 300

Эксплуатация в агрессивных средах

5<pH<14

Грунт основания

Влажная поверхность

Климатические зоны применения

Все

Фибронаполнитель

базальтовый

Упаковка

Проведение работ

Подготовка основания

Поверхность нанесения должна быть очищена от жира, грязи и рыхлых остатков.
Поврежденный слой бетона следует удалить до твердого основания и придать ему шероховатую поверхность. Ранее нанесенные ремонтные слои, которые имеют плохое сцепление с основанием, также следует удалить.
В случае если толщина слоя превышает 30 мм, рекомендуется устанавливать арматуру.
Удалите с поверхности бетона и арматуры грязь, ржавчину, остатки цемента, масла, жиры, лак или краску с применением воздуха, подаваемого под высоким давлением или с помощью пескоструйного аппарата.
Пропитайте поверхность водой.
Перед нанесением следует подождать, чтобы вся лишняя влага на поверхности испарилась, при необходимости удалите ее с помощью сжатого воздуха.

Приготовление раствора

Исходя из объема работ и расхода материала, рассчитывается необходимое количество сухой смеси. Расход материала составляет 2200 кг/м³.
Перемешивание смеси с водой производить в растворосмесителе.
Количество воды составляет 0,10-0,12 и зависит от конкретных температурно-влажностных условий применения.
Перемешивание производить до полного исчезновения комков и получения однородной смеси необходимой консистенции.
Окончательное перемешивание происходит непосредственно в торкрет-станции.
Запрещается использовать воду в количестве отличном от рекомендованного!!!

Нанесение

Перед первым применением, либо перед применением на новом типе оборудования необходимо провести пробное нанесение на небольшой участок или специальный щит для определения необходимого количества воды затворения.

При выходе из сопла в виде факела раствор должен иметь равномерный цвет. В случае нехватки воды затрудняется прокачиваемость раствора, цвет становится неоднородным, увеличивается отскок.

В случае переизбытка воды раствор невозможно нанести толстым слоем, происходит его оплывание с основания, образование «мешков». Максимальная толщина нанесения (при однослойном армировании) одного слоя - 50 мм.

При необходимости нанесения больших толщин необходимо наносить материал послойно. Нанесение производить с нижней точки конструкции круговыми движениями перемещая сопло горизонтально и снизу вверх. При наличии арматуры сопло направлять под углом к обрабатываемой поверхности для заполнения пространства за арматурой.

При стекании раствора оператор должен немедленно переместить сопло на новый участок торкретирования и наносить несколько слоев по очереди до необходимой толщины. Время между нанесением слоев должно быть таким, чтобы под действием струи раствора не разрушался предыдущий слой торкрета. В любом случае нижний слой должен оставаться свежим, чтобы избежать «холодной схватки» (холодного шва).

Слой торкрета, наносимый перед перерывом в работе более чем на 1 час, должен укладываться с постепенным уменьшением толщины к границе участка на полосе шириной 1-1,5 м. При значительном перерыве (3 и более суток) поверхность холодного стыка желательно обработать металлической щеткой и смочить водой.

При необходимости получения гладкой либо фактурной поверхности необходимо нанести дополнительный слой 5-10 мм и произвести его механическую обработку до начала схватывания материала. Торкрет смесь в период схватывания и твердения должна быть защищена от высыхания, сквозняков, замораживания, механических повреждений. Слой раствора рекомендуется закрывать полиэтиленовой пленкой и увлажнять в случае необходимости в течение 3 суток.
