Описание

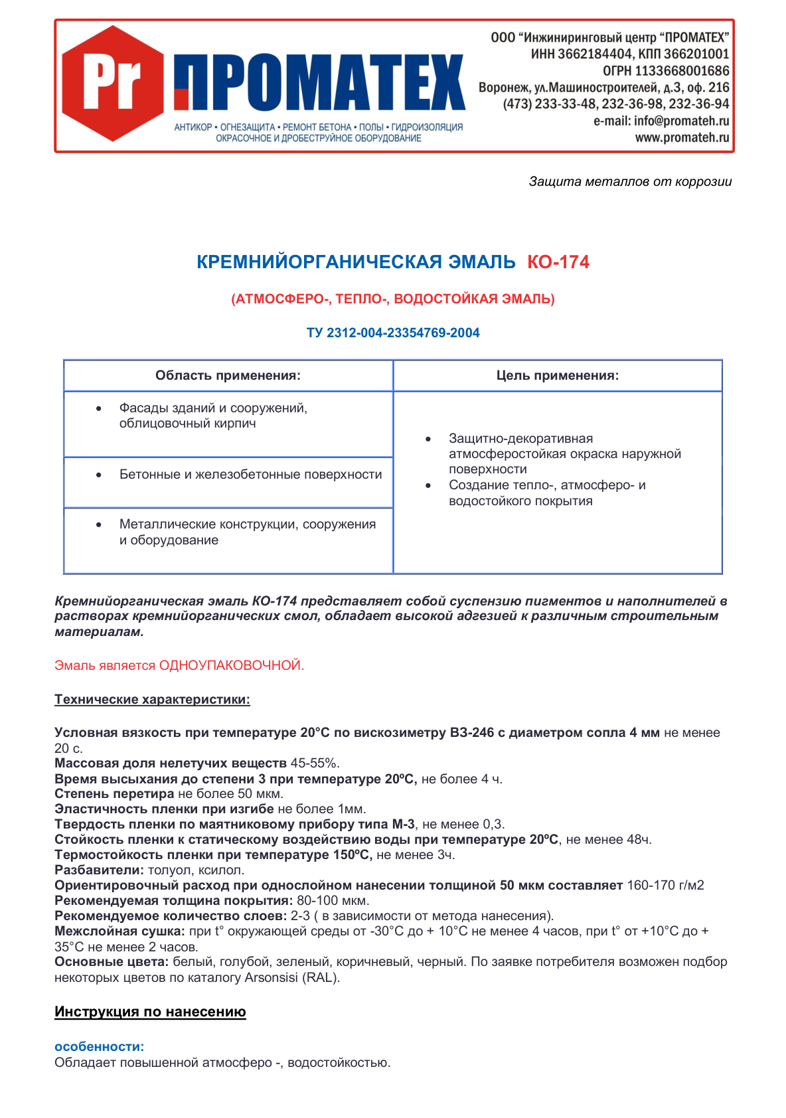

Кремнийорганическая эмаль. Атмосферо-, тепло-, водостойкая эмаль. ТУ 2312-004-23354769-2004
Применение и назначение
Кремнийорганическая эмаль КО-174 представляет собой суспензию пигментов и наполнителей в растворах кремнийорганических смол, обладает высокой адгезией к различным строительным материалам.
Эмаль является ОДНОУПАКОВОЧНОЙ.
|
Область применения: |
Цель применения: |
|
Фасады зданий и сооружений, облицовочный кирпич |
Защитно-декоративная атмосферостойкая окраска наружной поверхности Создание тепло-, атмосферо- и водостойкого покрытия |
|
Бетонные и железобетонные поверхности |
|
|
Металлические конструкции, сооружения и оборудование |
Технические характеристики:
Условная вязкость при температуре 20°С по вискозиметру ВЗ-246 с диаметром сопла 4 мм не менее 20 с.
Массовая доля нелетучих веществ 45-55%.
Время высыхания до степени 3 при температуре 20ºС, не более 4 ч.
Степень перетира не более 50 мкм.
Эластичность пленки при изгибе не более 1мм.
Твердость пленки по маятниковому прибору типа М-3, не менее 0,3.
Стойкость пленки к статическому воздействию воды при температуре 20ºС, не менее 48ч.
Термостойкость пленки при температуре 150ºС, не менее 3ч.
Разбавители: толуол, ксилол.
Ориентировочный расход при однослойном нанесении толщиной 50 мкм составляет 160-170 г/м2
Рекомендуемая толщина покрытия: 80-100 мкм.
Рекомендуемое количество слоев: 2-3 ( в зависимости от метода нанесения).
Межслойная сушка: при t° окружающей среды от -30°С до + 10°С не менее 4 часов, при t° от +10°С до + 35°С не менее 2 часов.
Основные цвета: белый, голубой, зеленый, коричневый, черный. По заявке потребителя возможен подбор некоторых цветов по каталогу Arsonsisi (RAL).
Инструкция по нанесению
особенности:
Обладает повышенной атмосферо -, водостойкостью.
подготовка поверхности:
На поверхности перед нанесением эмали не должно быть масляных загрязнений, льда, снега, поверхность должна быть чистой и сухой.
Металлические поверхности перед нанесением эмали подвергают пескоструйной обработке для очистки от ржавчины и окалины, обеспыливают и обезжиривают толуолом или ацетоном.
подготовка эмали:
Эмаль марки КО-174 перед применением тщательно перемешивается до полной однородности по всему объему. Наличие осадка не допускается.
Доведение эмали до нужной вязкости 18-22 с производится добавлением растворителя №646, толуолом, ксилолом. После введения растворителя необходимо выдержать эмаль не менее 20 минут до исчезновения пузырьков.
окраска:
Нанесение покрытий производится при температуре от минус 20 до 35°С и относительной влажности воздуха не более 80 %.
Способ нанесения эмали: безвоздушное, пневматическое распыление, кистью, валиком.
Покрытие наносится в несколько слоев, каждый последующий слой наносится не ранее, чем через 4 часа. Рекомендуемая толщина покрытия 80-100 мкм. Ориентировочный расход эмали 350 г/м2 при толщине 100 мкм.
По окончании работ оснастку промывают растворителем №646, толуолом, ксилолом.
Хранить эмаль в помещении в плотно закрытой таре, исключив попадание прямых солнечных лучей и влаги. Температурный режим хранения от минус 30ºС до 30ºС.
Гарантийный срок хранения – 6 месяцев со дня изготовления.
меры предосторожности:
Материал огнеопасен! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты. Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом.
Для получения подробной технологической инструкции обратитесь в отдел защитных покрытий ООО ИЦ "ПРОМАТЕХ".
