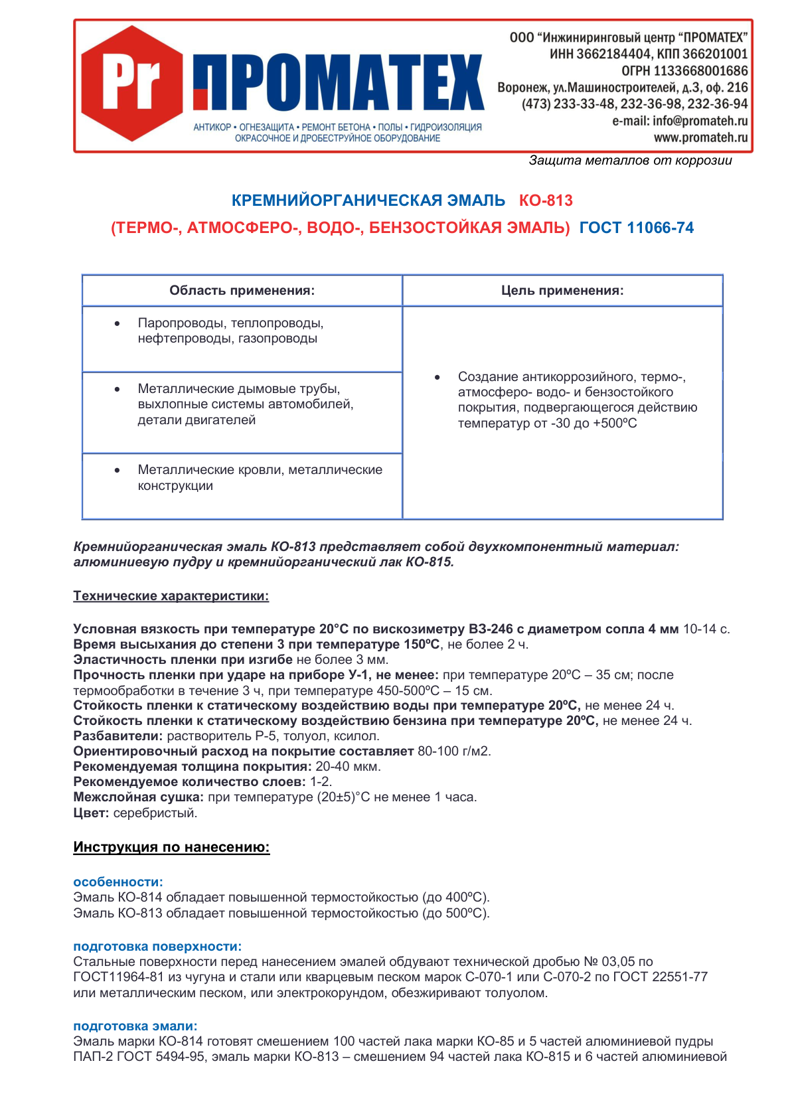

КО-813

Описание

Кремнийорганическая эмаль (термо-, атмосферо-, водо-, бензостойкая эмаль) ГОСТ 11066-74

Кремнийорганическая эмаль КО-813 представляет собой двухкомпонентный материал: алюминиевую пудру и кремнийорганический лак КО-815.

Назначение

Создание антикоррозийного, термо-, атмосферо- водо- и бензостойкого покрытия, подвергающегося действию температур от -30 до +500ºС на паропроводах, теплопроводах, нефтепроводах, газопроводах; металлических дымовых трубах, выхлопных системах автомобилей, деталях двигателей; металлической кровли, металлических конструкциях.

Технические характеристики:

Условная вязкость при температуре 20°С по вискозиметру ВЗ-246 с диаметром сопла 4 мм 10-14 с.

Время высыхания до степени 3 при температуре 150ºС, не более 2 ч.

Эластичность пленки при изгибе не более 3 мм.

Прочность пленки при ударе на приборе У-1, не менее: при температуре 20ºС – 35 см; после термообработки в течение 3 ч, при температуре 450-500ºС – 15 см.

Стойкость пленки к статическому воздействию воды при температуре 20ºС, не менее 24 ч.

Стойкость пленки к статическому воздействию бензина при температуре 20ºС, не менее 24 ч.

Разбавители: растворитель Р-5, толуол, ксилол.

Ориентировочный расход на покрытие составляет 80-100 г/м2.

Рекомендуемая толщина покрытия: 20-40 мкм.

Рекомендуемое количество слоев: 1-2.

Межслойная сушка: при температуре (20±5)°С не менее 1 часа.

Цвет: серебристый.

Инструкция по нанесению:

особенности:

Эмаль КО-814 обладает повышенной термостойкостью (до 400ºС).

Эмаль КО-813 обладает повышенной термостойкостью (до 500ºС).

подготовка поверхности:

Стальные поверхности перед нанесением эмалей обдувают технической дробью № 03,05 по ГОСТ11964-81 из чугуна и стали или кварцевым песком марок С-070-1 или С-070-2 по ГОСТ 22551-77 или металлическим песком, или электрокорундом, обезжиривают толуолом.

подготовка эмали:

Эмаль марки КО-814 готовят смешением 100 частей лака марки КО-85 и 5 частей алюминиевой пудры ПАП-2 ГОСТ 5494-95, эмаль марки КО-813 – смешением 94 частей лака КО-815 и 6 частей алюминиевой пудры.

Полученную эмаль фильтруют через 2 слоя марли.

Эмаль используют в течение 8 часов после приготовления.

Рабочая вязкость эмали КО-813 10-14 с.

Эмаль КО-814 перед применением разбавляют растворителем Р-5 до вязкости 10-11 с по вискозиметру ВЗ-246(4) и перемешивают до полной однородности по всему объему. После перемешивания необходимо выдержать эмаль не менее 20 минут до исчезновения пузырьков.

окраска:

Эмаль наносится на поверхность краскораспылителем в один - три слоя в количестве 80-100 г/м2 для эмали КО-813 и 100-150 г/м2 для эмали КО-814, считая на сухую пленку.

Покрытие из эмали КО-813 выдерживают при температуре (20±5)°С в течение 1-2 часов и затем сушат при температуре (150±2)°С не менее 2 часов.

Покрытие из эмали КО-814 сушат при температуре (20±5)°С не менее 2 часов и затем выдерживают при этой температуре не менее 24 часов. Хранить материалы в помещении, при температуре от минус 40ºС до 40ºС, исключив попадание на них прямых солнечных лучей и влаги.

Гарантийный срок хранения лаков – 36 месяцев со дня изготовления.

меры предосторожности:

Материалы огнеопасны! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты. Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом

Для получения подробной технологической инструкции обратитесь в наш центр по тел. (473) 233-33-48, 232-36-98, 232-36-94.
