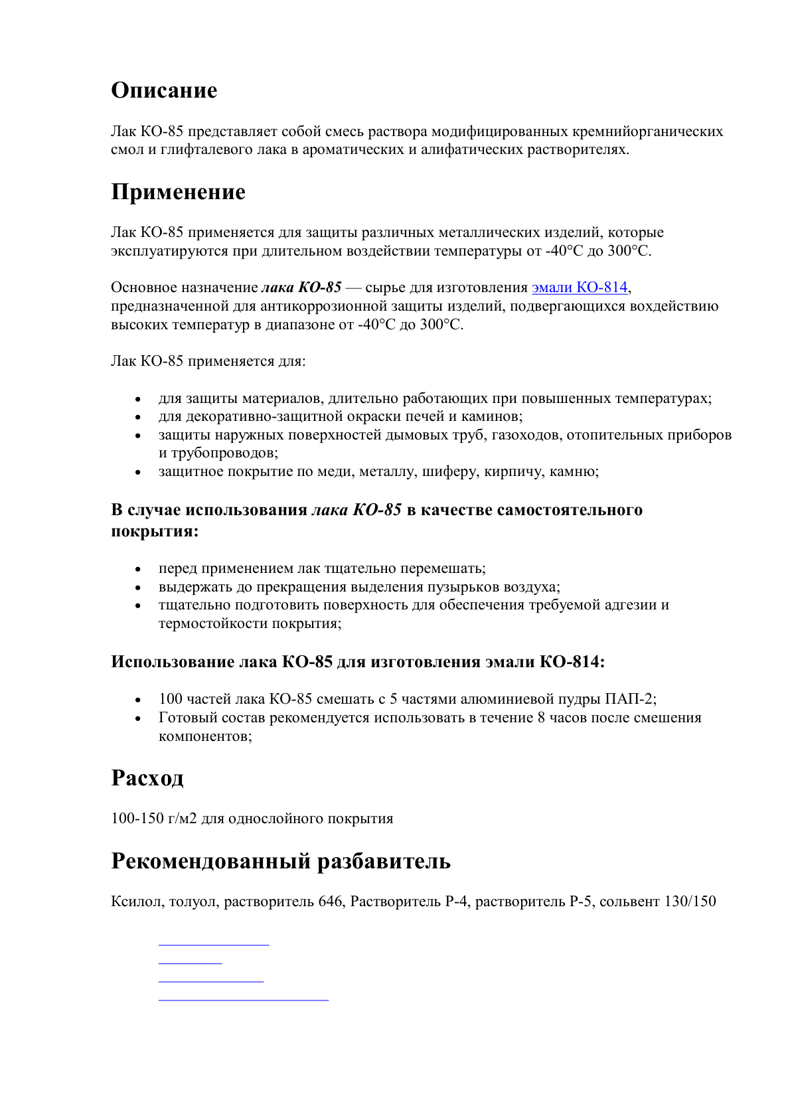

Описание
Кремнийорганический лак (термо-, атмосферостойкий лак) ГОСТ 11066-74
Назначение
Создание антикоррозийного, термо-, атмосферо- водо- и бензостойкого покрытия, подвергающегося действию температур от -30 до +300ºС на металлических поверхностях конструкций и оборудования. Приготовление термостойкой эмали КО-814
Технические характеристики:
Массовая доля нелетучих веществ 15-17%.
Условная вязкость при температуре 20°С по вискозиметру ВЗ-246 с диаметром сопла 4 мм 12-17 с.
Кислотное число КОН/г лака не более 3 мг.
Время высыхания до степени 3 при температуре 20ºС, не более 3 ч.
Разбавители: растворитель Р-5, ксилол, толуол.
Ориентировочный расход на покрытие составляет 150-200 г/м2.
Рекомендуемая толщина покрытия: 20-40 мкм.
Рекомендуемое количество слоев: 2-3 ( в зависимости от метода нанесения).
Межслойная сушка: при температуре (20±5)°С 15-20 мин.
Цвет: от светло-желтого до коричневого.
Инструкция:
1. Применение
Эмали используются для окраски металлических изделий, длительно эксплуатирующихся при температуре до 500°С для эмали марки КО-813 и до 400°С для эмали марки КО-814.
Лаки марок КО-815, КО-85 используются для изготовления термостойких эмалей КО-813 и КО-814 соответственно.
2. Подготовка поверхности
Стальные поверхности перед нанесением эмалей обдувают технической дробью № 03,05 по ГОСТ11964-81 из чугуна и стали или кварцевым песком марок С-070-1 или С-070-2 по ГОСТ 22551-77 или металлическим песком, или электрокорундом, обезжиривают толуолом.
3. Подготовка эмали
Эмаль марки КО-814 готовят смешением 100 частей лака марки КО-85 и 5 частей алюминиевой пудры ПАП-2 ГОСТ 5494-95, эмаль марки КО-813 – смешением 94 частей лака КО-815 и 6 частей алюминиевой пудры.
Полученную эмаль фильтруют через 2 слоя марли.
Эмаль используют в течение 8 часов после приготовления.
Рабочая вязкость эмали КО-813 10-14 с.
Эмаль КО-814 перед применением разбавляют растворителем Р-5 до вязкости 10-11 с по вискозиметру ВЗ-246(4) и перемешивают до полной однородности по всему объему. После перемешивания необходимо выдержать эмаль не менее 20 минут до исчезновения пузырьков.
4. Процесс окрашивания
Эмаль наносится на поверхность краскораспылителем в один – три слоя в количестве 80-100 г/м2 для эмали КО-813 и 100-150 г/м2 для эмали КО-814, считая на сухую пленку.
Покрытие из эмали КО-813 выдерживают при температуре (20±5)°С в течение 1-2 часов и затем сушат при температуре (150±2)°С не менее 2 часов.
Покрытие из эмали КО-814 сушат при температуре (20±5)°С не менее 2 часов и затем выдерживают при этой температуре не менее 24 часов.
5. Требования безопасности
Лаки и эмали токсичны и пожароопасны, что обусловлено входящими в их состав растворителями (толуол, ксилол, ацетон, бутилацетат, этилацетат).
При применении лаков и эмалей необходимо соблюдать требования правил пожарной безопасности и промышленной санитарии.
Не производить работы вблизи открытых источников огня, не курить.
Работы по нанесению производить с использованием индивидуальных средств защиты (спецодежды, резиновых перчаток, защитных очков).
При попадании составов на кожу промыть ее теплой водой с мылом.
В случае загорания пользоваться средствами пожаротушения: огнетушителями пенным или углекислотным, тонко распыленной водой, асбестовым одеялом.
Для получения подробной технологической инструкции обратитесь в наш центр по тел. (473) 233-33-48, 232-36-98, 232-36-94.
