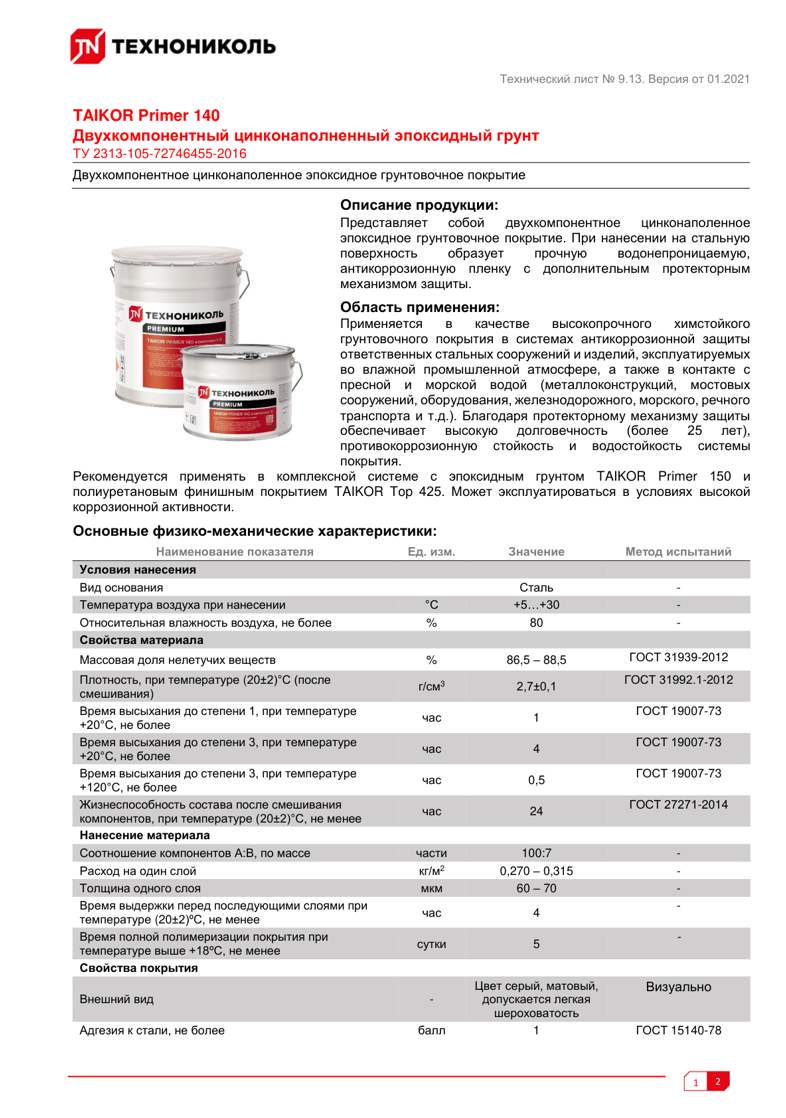

Описание
Представляет собой двухкомпонентное цинконаполенное эпоксидное грунтовочное покрытие. При нанесении на стальную поверхность образует прочную водонепроницаемую, антикоррозионную пленку с дополнительным протекторным механизмом защиты.
Область применения:
Применяется в качестве высокопрочного химстойкого грунтовочного покрытия в системах антикоррозионной защиты ответственных стальных сооружений и изделий, эксплуатируемых во влажной промышленной атмосфере, а также в контакте с пресной и морской водой (металлоконструкций, мостовых сооружений, оборудования, железнодорожного, морского, речного транспорта и т.д.). Благодаря протекторному механизму защиты обеспечивает высокую долговечность (более 25 лет), противокоррозионную стойкость и водостойкость системы покрытия.
Рекомендуется применять в комплексной системе с эпоксидным грунтом TAIKOR Primer 150 и полиуретановым финишным покрытием TAIKOR Top 425. Может эксплуатироваться в условиях высокой коррозионной активности.
Основные физико-механические характеристики:
|
Наименование показателя |
Ед. изм. |
Значение |
Метод испытаний |
|
Условия нанесения |
|
||
|
Вид основания |
|
Сталь |
- |
|
Температура воздуха при нанесении |
°С |
+5…+30 |
- |
|
Относительная влажность воздуха, не более |
% |
80 |
- |
|
Свойства материала |
|
||
|
Массовая доля нелетучих веществ |
% |
86,5 – 88,5 |
ГОСТ 31939-2012 |
|
Плотность, при температуре +20(±2)°С (после смешивания) |
г/см3 |
2,7±0,1 |
ГОСТ 31992.1-2012 |
|
Время высыхания до степени 1, при температуре +20°С, не более |
час |
1 |
ГОСТ 19007-73 |
|
Время высыхания до степени 3, при температуре +20°С, не более |
час |
4 |
ГОСТ 19007-73 |
|
Время высыхания до степени 3, при температуре +120°С, не более |
час |
0,5 |
ГОСТ 19007-73 |
|
Жизнеспособность состава после смешивания компонентов, при температуре +20(±2)°С, не менее |
час |
24 |
|
|
Нанесение материала |
|
||
|
Соотношение компонентов А:В, по массе |
части |
100:7 |
|
|
Расход на один слой |
кг/м2 |
0,270 – 0,315 |
|
|
Толщина одного слоя |
мкм |
60 – 70 |
|
|
Время выдержки перед последующими слоями при температуре +20(±2)ºС, не менее |
час |
4 |
|
|
Время полной полимеризации покрытия при температуре выше +18ºС, не менее |
сутки |
5 |
|
|
Свойства покрытия |
|
||
|
Внешний вид |
- |
Цвет серый, матовый, допускается легкая шероховатость |
Визуально |
|
Адгезия к стали, не более |
балл |
1 |
ГОСТ 15140-78 |
|
Прочность пленки при ударе, не менее |
см |
50 |
ГОСТ4765-73 |
|
Эластичность пленки при изгибе, не более |
мм |
1 |
ГОСТ 6806-73 |
|
Температура эксплуатации |
°С |
-60…+110 |
- |
|
Стойкость пленки к статическому воздействию 3%-ого раствора NaCL при температуре +20(±2)°С, не менее |
ч |
24 |
ГОСТ 9.403-80, метод А |
