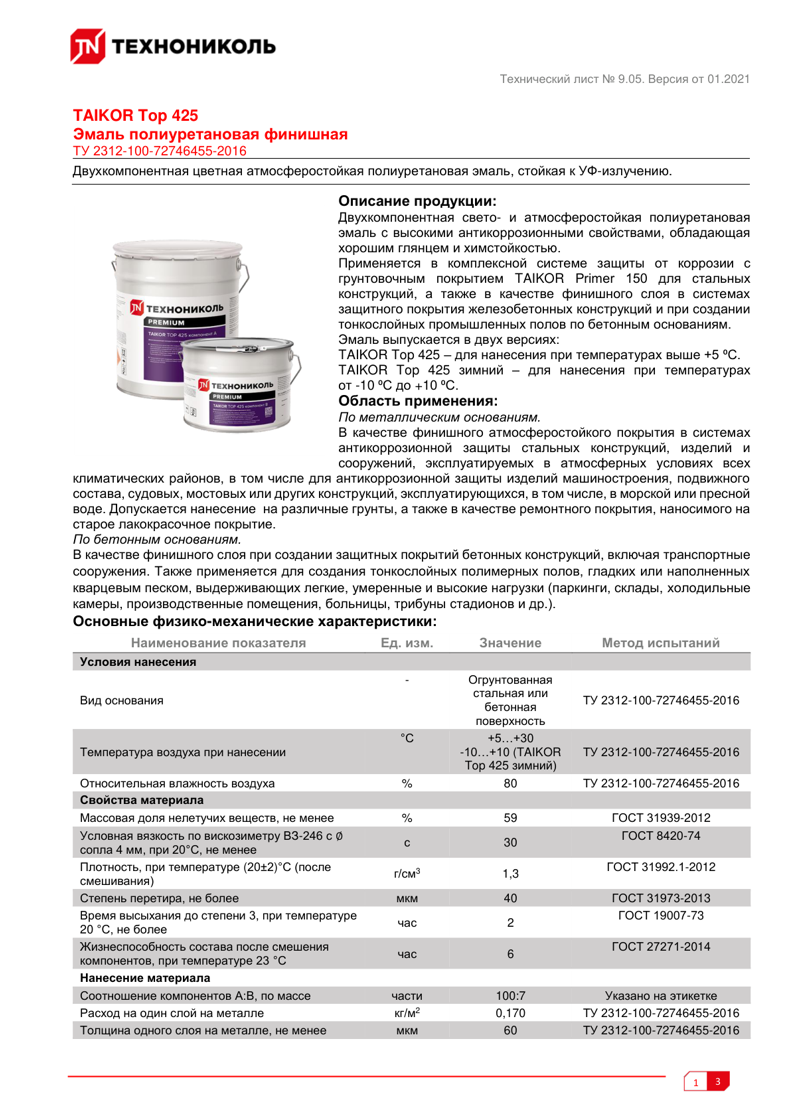

Описание
Двухкомпонентная свето- и атмосферостойкая полиуретановая эмаль с высокими антикоррозионными свойствами, обладающая хорошим глянцем и химстойкостью.
Применяется в комплексной системе защиты от коррозии с грунтовочным покрытием TAIKOR Primer 150 для стальных конструкций, а также в качестве финишного слоя в системах защитного покрытия железобетонных конструкций и при создании тонкослойных промышленных полов по бетонным основаниям.
Эмаль выпускается в двух версиях:
TAIKOR Top 425 – для нанесения при температурах выше +5 ⁰С.
TAIKOR Top 425 зимний – для нанесения при температурах от 10 ⁰С до +10 ⁰С.
Область применения:
По металлическим основаниям.
В качестве финишного атмосферостойкого покрытия в системах антикоррозионной защиты стальных конструкций, изделий и сооружений, эксплуатируемых в атмосферных условиях всех климатических районов, в том числе для антикоррозионной защиты изделий машиностроения, подвижного состава, судовых, мостовых или других конструкций, эксплуатирующихся, в том числе, в морской или пресной воде. Допускается нанесение на различные грунты, а также в качестве ремонтного покрытия, наносимого на старое лакокрасочное покрытие.
По бетонным основаниям.
В качестве финишного слоя при создании защитных покрытий бетонных конструкций, включая транспортные сооружения. Также применяется для создания тонкослойных полимерных полов, гладких или наполненных кварцевым песком, выдерживающих легкие, умеренные и высокие нагрузки (паркинги, склады, холодильные камеры, производственные помещения, больницы, трибуны стадионов и др.).
Основные физико-механические характеристики:
Наименование показателя | Ед. изм. | Значение | Метод испытаний |
Условия нанесения |
| ||
Вид основания |
| Огрунтованная стальная или бетонная поверхность | ТУ 2312-100-72746455-2016 |
Температура воздуха при нанесении | °С | +5…+30 -10…+10 (TAIKOR Top 425 зимний) | ТУ 2312-100-72746455-2016 |
Относительная влажность воздуха | % | 80 | ТУ 2312-100-72746455-2016 |
Свойства материала |
| ||
Массовая доля нелетучих веществ, не менее | % | 59 | ГОСТ 31939-2012 |
Условная вязкость по вискозиметру ВЗ-246 с ∅ сопла 4 мм, при 20°С, не менее | с | 30 | ГОСТ 8420-74 |
Плотность, при температуре 20±2°С (после смешивания) | г/см3 | 1,3 | ГОСТ 31992.1-2012 |
Степень перетира, не более | мкм | 40 | ГОСТ 31973-2013 |
Время высыхания до степени 3, при температуре 20 °С, не более | час | 2 | ГОСТ 19007-73 |
Жизнеспособность состава после смешения компонентов, при температуре 23 °С | час | 6 | ГОСТ 27271-2014 |
Нанесение материала |
| ||
Соотношение компонентов А:В, по массе | части | 100:7 | Указано на этикетке |
Расход на один слой на металле | кг/м2 | 0,170 | ТУ 2312-100-72746455-2016 |
Толщина одного слоя на металле, не менее | мкм | 60 | ТУ 2312-100-72746455-2016 |
Расход на один слой на бетоне | кг/м2 | 0,170-0,190 | ТУ 2312-100-72746455-2016 |
Толщина одного слоя на бетоне, не менее | мкм | 60-70 | ТУ 2312-100-72746455-2016 |
Время межслойной выдержки, не менее | час | 2 | ТУ 2312-100-72746455-2016 |
Легкая нагрузка, не менее | час | 48 | ТУ 2312-100-72746455-2016 |
Время полной полимеризации покрытия | сутки | 7 | ТУ 2312-100-72746455-2016 |
Свойства покрытия |
| ||
Внешний вид | - | Цвет по RAL, глянцевое, полуглянцевое, матовое | Визуально |
Адгезия к стали, не более | балл | 1 | ГОСТ 15140-78 |
Адгезия к бетону, не менее | МПа | 2 | ГОСТ 28574-2014 |
Прочность пленки при ударе, не менее | см | 50 | ГОСТ 4765-73 |
Эластичность пленки при изгибе, не более | мм | 1 | ГОСТ 6806-73 |
Температура эксплуатации | °С | -60…+110 |
|
Стойкость пленки к статическому воздействию жидкостей при температуре 20±2°С, не менее: - воды - 10% NaOH - 3% NaCl - 3% H2SO4 - бензина - ксилола | ч |
72 72 72 72 72 72 | ГОСТ 9.403-80, метод А |
