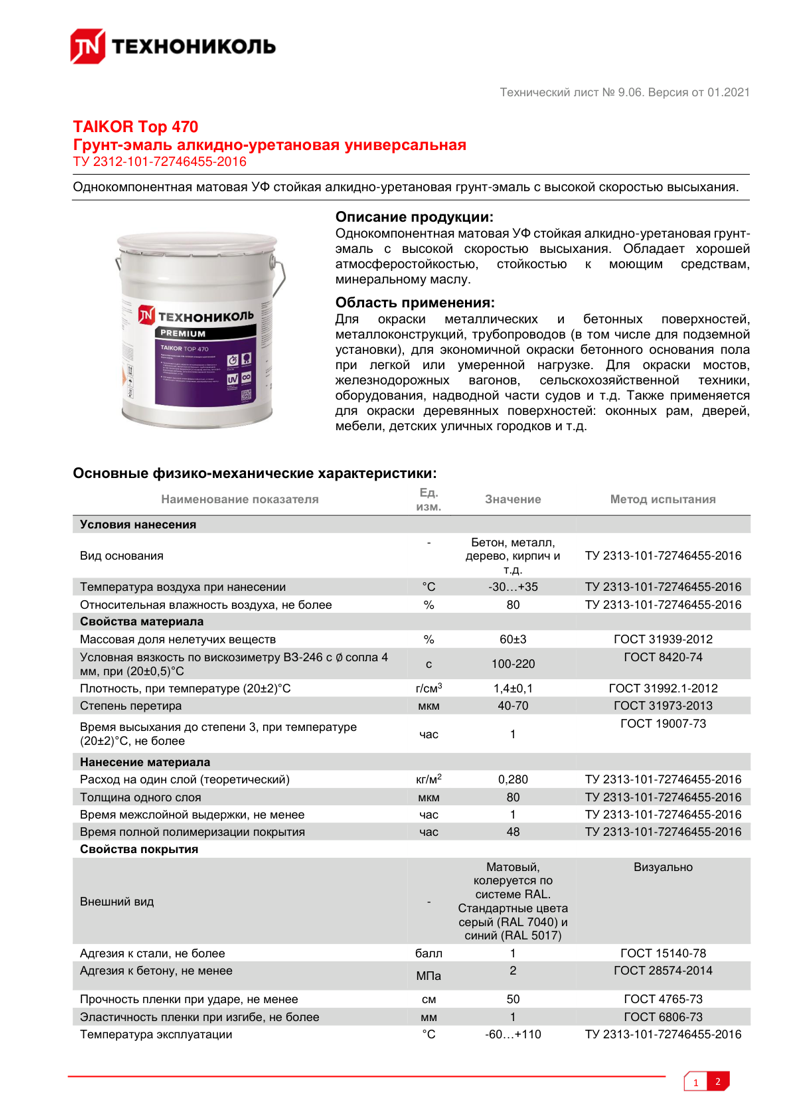

Описание
Однокомпонентная матовая УФ стойкая алкидно-уретановая грунт-эмаль с высокой скоростью высыхания. Обладает хорошей атмосферостойкостью, стойкостью к моющим средствам, минеральному маслу.
Область применения:
Для окраски металлических и бетонных поверхностей, металлоконструкций, трубопроводов (в том числе для подземной установки), для экономичной окраски бетонного основания пола при легкой или умеренной нагрузке. Для окраски мостов, железнодорожных вагонов, сельскохозяйственной техники, оборудования, надводной части судов и т.д. Также применяется для окраски деревянных поверхностей: оконных рам, дверей, мебели, детских уличных городков и т.д.
Основные физико-механические характеристики
Наименование показателя | Ед. изм. | Значение | Метод испытания |
Условия нанесения |
| ||
Вид основания |
| Бетон, металл, дерево | ТУ 2313-101-72746455-2016 |
Температура воздуха при нанесении | °С | -30…+35 | ТУ 2313-101-72746455-2016 |
Относительная влажность воздуха, не более | % | 80 | ТУ 2313-101-72746455-2016 |
Свойства материала |
| ||
Массовая доля нелетучих веществ | % | 60±3 | ГОСТ 31939-2012 |
Условная вязкость по вискозиметру ВЗ-246 с ∅ сопла 4 мм, при 20±0,5°С | с | 100-220 | ГОСТ 8420-74 |
Плотность, при температуре 20±2°С (после смешивания) | г/см3 | 1,4±0,1 | ГОСТ 31992.1-2012 |
Степень перетира | мкм | 40-70 | ГОСТ 31973-2013 |
Время высыхания до степени 3, при температуре 20±2°С, не более | час | 1 | ГОСТ 19007-73 |
Нанесение материала |
| ||
Расход на один слой (теоретический) | кг/м2 | 0,280 | ТУ 2313-101-72746455-2016 |
Толщина одного слоя | мкм | 80 | ТУ 2313-101-72746455-2016 |
Время межслойной выдержки, не менее | час | 1 | ТУ 2313-101-72746455-2016 |
Время полной полимеризации покрытия | час | 48 | ТУ 2313-101-72746455-2016 |
Свойства покрытия |
| ||
Внешний вид | - | Матовый, колеруется по системе RAL. Стандартные цвета серый (RAL 7040) и синий (RAL 5017) | Визуально |
Адгезия к стали, не более | балл | 1 | ГОСТ 15140-78 |
Адгезия к стали, не менее | МПа | 2 | ГОСТ 28574-2014 |
Прочность пленки при ударе, не менее | см | 50 | ГОСТ 4765-73 |
Эластичность пленки при изгибе, не более | мм | 1 | ГОСТ 6806-73 |
Температура эксплуатации | °С | -60…+110 | ТУ 2313-101-72746455-2016 |
Стойкость пленки к статическому воздействию жидкостей при температуре 20±2°С, не менее: - воды - минеральное масло | ч | 48 | ГОСТ 9.403-80, метод А |
