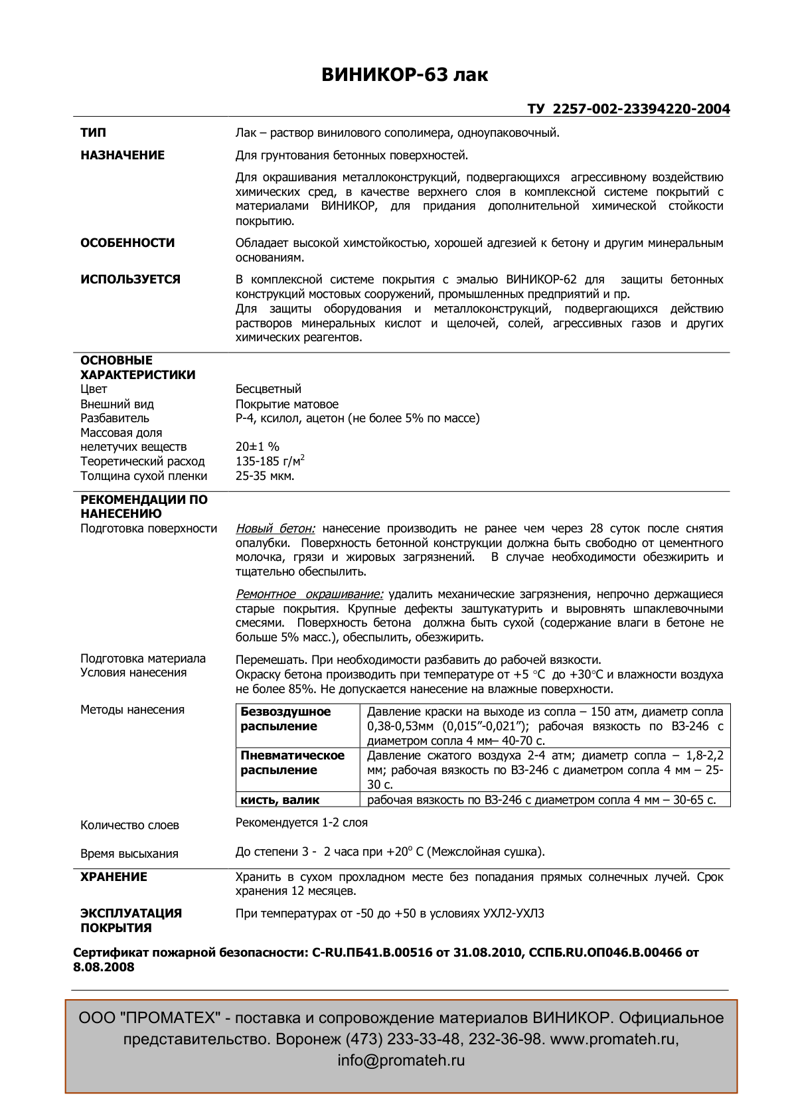

Описание
Стандарт: ТУ 2312-001-23394220-2004
| ОПИСАНИЕ | ВИНИКОР-63 – раствор винилового сополимера. | ||||
| РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ | Лак применяют для грунтования бетонных поверхностей, а так же при окрашивании металлоконструкций, эксплуатирующихся в условиях промышленной атмосферы или подвергающихся кратковременному воздействию кислот и щелочей в системе с грунтовкой ВИНИКОР-061 и эмалью ВИНИКОР-62 в качестве поверхностного слоя. | ||||
| ФИЗИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ПРИМЕЧАНИЯ | ||||
| Внешний вид | Ровная однородная пленка без посторонних включений | ||||
| Массовая доля нелетучих веществ | 19 - 22 | % | |||
| Условная вязкость | 20-50 | с., по вискозиметру ВЗ-246 с диаметром сопла 4 мм при температуре 200С | |||
| Время высыхания до степени 3 | 2 | ч., не более, при 200С | |||
| Полное отверждение | 1 - 2 | сут., при 200С | |||
| Адгезия пленки, балл | 1 | не более | |||
| Прочность пленки при ударе | 50 | на приборе У-1, см., не менее, | |||
| Эластичность пленки при изгибе | 1 | мм, не более | |||
| ТЕХНОЛОГИЯ ПРИМЕНЕНИЯ | |||||
| Метод нанесения | БВР | ВР | Кисть (частичное подкрашивание) | ||
| Разбавитель (макс. объем) | Р-4, ксилол,ацетон | Р-4, ксилол,ацетон | Р-4, ксилол,ацетон | ||
| Практический расход лака на 1 слой по металлу по бетону | 110-140 г/м2 | 110-140 г/м2 | 100-130 г/м2 | ||
| Давление на лак на выходе из сопла | 150 атм. | ||||
| Очистка инструментов | Р-4, ксилол, ацетон | ||||
| Рекомендуемая толщина сухой пленки | 15 – 20 мкм | ||||
| Интервал перекрашивания | Минимальный: 0,5 часа (200С) | ||||
| ПОДГОТОВКА ПОВЕРХНОСТИ | 1. Бетонную поверхность подвергают абразивоструйной обработке для придания ей заданной шероховатости. Поверхность, обработанную с помощью пескоструйного аппарата, следует продувать воздухом, очищенным от масла, а затем обезжирить. Бетонная поверхность, подготовленная к нанесению покрытия не должна иметь выступающей арматуры, раковин, наплывов, сколов ребер, масляных пятен, грязи и пыли. Влажность бетона в поверхностном слое толщиной 20 мм должна быть не более 4% (на поверхности бетона не должно быть пленочной влаги, поверхность бетона должна быть на ощупь воздушно-сухой) Окраска поверхности бетона допускается через трое суток после снятия опалубки и выполнения предыдущих требований. |
| УСЛОВИЯ НАНЕСЕНИЯ | Лак наносится при температуре воздуха от минус -100С до +350С. Перед применением лак выдерживают при температуре 200С в течение 24 часов. |
| ПОСЛЕДУЮЩИЙ СЛОЙ | Эмаль Виникор-62 в системах для окрашивания бетона. |
| ТЕХНИКА БЕЗОПАСНОСТИ | Основные требования по технике безопасности указаны на этикетках. Необходимо избегать вдыхания паров растворителя или окрасочной пыли, а так же контакта жидкой краски с кожей и попадания ее в глаза. Окрашивание в помещениях должно проводиться при работающей общеобменной и местной вытяжной вентиляции. Рекомендуется применение респиратора, а так же защита кожи и глаз при распылении лака. |
| УСЛОВИЯ И СРОК ХРАНЕНИЯ | Материалы хранятся в складском помещении или под навесом, исключающим попадание прямых солнечных лучей при температуре от -350С до 350С Срок хранения 12 месяцев |
разрешительные документы:
1. Система покрытия, состоящая из одного слоя грунтовки “Виникор-061” и двух-трех слоев эмали “Виникор-62” обеспечивает защиту металлических конструкций от коррозии в агрессивной атмосфере промышленных предприятий, в том числе с повышенным содержанием сернистого газа, сроком не менее 12-15 лет (заключение ВНИИСТ №85 от 18.05.04, заключение ЦНИИПСК им.Мельникова № 44-2271 от 29.10.04, заключение АООT ВИИНефтехим от 06.06.01; заключение НИИ ЛКП с ОМЗ "Виктория" № 97 от 04.06.03);
2. Системы покрытий состоящие из двух слоев цинкнаполненных грунтовок типа ЭП-057, Stelpaint-Pu-Zn, ЦВЭС, ЦИНОТАН., и двух-трех слоёв эмали “Виникор-62” испытаны и рекомендованы для защиты металлических мостовых конструкций в течение 15 лет (заключение ВНИИЖТ №36.00.02-05/70 от 25.05.2005, заключения ЦНИИ транспортного строительства № 531519/18 от 16.10.2003, № 531124/1006 от 13.12.2007);
3. Системы покрытий, состоящие из грунтовки “Виникор-061” и эмали “Виникор-62” м.Б по результатам испытаний, проведенных ЗАО “ЦНИИ Морского флота”, рекомендованы для окрашивания различных судовых конструкций (“Руководство по выбору и применению лакокрасочных материалов при эксплуатации и ремонте судов «ЯКУТ-25-086-2002». Дополнение к РД 31.28.10-97).
