Описание

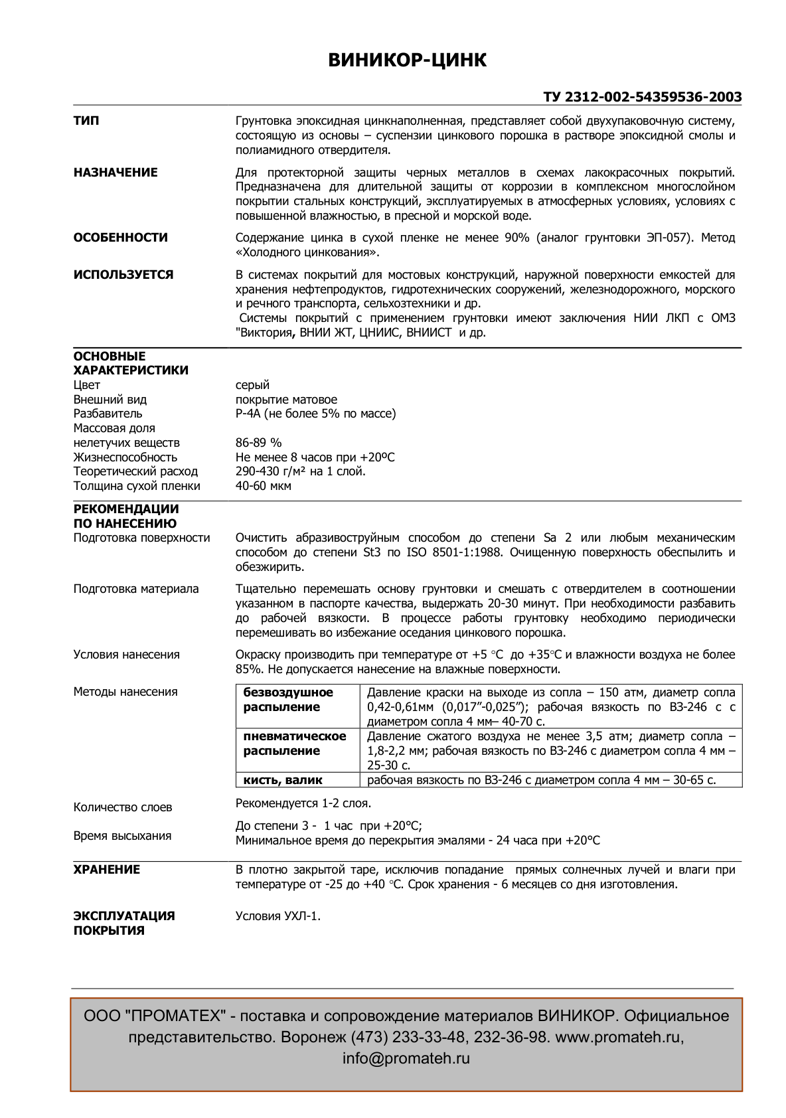

Эпоксидная грунтовка. ТУ 2312-002-54359536-2003
Назначение
Грунтовка ЭП-057 «Виникор-цинк» предназначена для долговременной защиты от коррозии в комплексном многослойном покрытии металлоконструкций, эксплуатирующихся в условиях промышленной атмосферы, в пресной и морской воде.
Технические характеристики
Грунтовка представляет собой двухупаковочную систему, состоящую из основы – суспензии цинкового порошка в растворе эпоксидной смолы и полиамидного отвердителя.
Содержание цинка в сухой пленке не менее 90%.
- цвет грунтовки: - серый
- способ нанесения: безвоздушным и пневмо- распылением,
кистью, валиком
- время высыхания
до ст.3 при 200С не более 1 часа
до ст.7 при (120 ± 5)0С не более 0,5 часа
до ст.7 при (20 ± 2)0С не более 24 часов
- теоретический расход на один слой: 240-400 г/м2
- системы окрашивания:
Грунтовка ЭП-057 «Виникор-цинк» 1-2 слоя х 50-90 мкм
Эмаль «Виникор-62» м. Б 2-3 слоя х 60-100 мкм
Грунтовка ЭП-057 «Виникор-цинк» 1-2 слоя х 50-90 мкм
Эмаль «Виникор-62» м. А 2-3 слоя х 40-55 мкм
Последующим слоем может быть любая другая эмаль на виниловой, винилово-эпоксидной, эпоксидной основах.
- интервал перекрашивания:
минимальный - 1 час при 200С
максимальный - 7 суток при 200С
- жизнеспособность готовой к применению грунтовки: 8 часов при 200С
- подготовка поверхности:
очистку поверхности проводят при относительной влажности воздуха не выше 80%. Абразивная очистка до степени Sa2 или любым механическим способом до степени St3. Очистка поверхности производится не более чем за 6 часов до начала окрасочных работ, а в закрытых помещениях – не позднее 24 часов после очистки и обезжиривания.
- условия нанесения:
грунтовка наносится на поверхность защищаемого металла при температуре окружающего воздуха от 5оС до 35оС. В процессе работы грунтовку необходимо перемешать во избежание осаждения цинкового порошка.
Сертификация, рекомендации и заключения
система покрытий состоящая из двух слоёв цинкнаполненной грунтовки и двух-трех слоёв эмали “Виникор-62” испытана и рекомендована для защиты металлических мостовых конструкций и наружной поверхности резервуаров для хранения нефти и нефтепродуктов в течение 10-15 лет (заключение ООО "Институт ВНИИСТ" №85 от 18.05.04, заключение ВНИИЖТ №36.00.02-05/70 от 25.05.2005, заключения ЦНИИ транспортного строительства №531519/18 от 16.10.2003, № 531124/1006 от 13.12.2007).
