ЛКМ по назначению
- Покрытия Cumixan
- Покрытия PPG (Sigma)
- Покрытия АРМОКОТ
- Покрытия АРМОТАНК
- Покрытия ПРОМАТЕХ
- Покрытия ЭМЛАК
- Покрытия PPG (Ameron)
- Органосиликатные композиции (ОС)
- Кремнийорганические эмали, лаки (КО)
- Холодное цинкование
- Полиуретановые покрытия (АУ, УР)
- Эпоксидные покрытия (ЭП, БЭП)
- Химстойкие покрытия (ХВ, ХС, ХП)
- Грунтовки по металлу (ВЛ, ГФ, ФЛ)
- Покрытия Teknos
- Покрытия ВИНИКОР
- Преобразователи ржавчины
- Ингибиторы коррозии
- Растворители
- Обезжириватели
Защищаемые объекты
- Промышленное и гражданское строительство
- Энергетика
- Транспортное строительство
- Нефтегазовая отрасль
- Агропромышленный комплекс
- Пищевая промышленность
- Машиностроение
- Химическая промышленность
- Портовые и гидросооружения

Быстрый поиск
Краткие характеристики
Области применения - Судостроение и судоремонт / Строительные и другие металлоконструкции / Сельскохозяйственные конструкции и сооружения / Машиностроение / Гражданское строительство /Тип подложки/конструкции - нержавеющая сталь / сталь / оцинкованная сталь /
Сроки эксплуатации покрытия - 2-5 лет (L) низкий /
Тип лакокрасочного покрытия по связующему - Поливинилацетатные /
Вид ЛКМ - грунтовка /
Средний расход на 1 слой, ед.изм./м2 - 0.085 /
Средняя толщина 1 слоя сухого покрытия, мкм - 10 /
Время сушки "на отлип", мин, при +20 0С - 15 /
Способы нанесения - валик / кисть / пневматика / безвоздушное с низким коэф сжатия / безвоздушное с высоким коэф сжатия /
Максимальная температура эксплуатации покрытия - до +60 /
Описание
двухупаковочный грунт на основе поливинилбутираля ГОСТ 12707-77
Назначение
Грунтование металлических поверхностей с целью защиты при межоперационном хранении, а также вместо фосфатирования и оксидирования.
Особенности
Жизнеспособность грунтовки при температуре от минус 10 оС до 10 оС — 24 часа; при температуре от плюс 11 оС до 20 оС — 8 часов; при температуре от плюс 20 оС до 40 оС — 4-6 часов.
Технические характеристики
Внешний вид покрытия однородное матовое, полуглянцевое, лессирующее
Цвет зеленовато-желтый
Время высыхания до ст. 5 при tо (20+2) оС не более 15 мин
Теоретический расход на один слой 65 - 85 г/м2; 13,6 - 10,9 м2/л
Толщина одного слоя 8 - 10 мкм
Рекомендуемое количество слоев 1 - 2
Подготовка поверхности: осуществляется по ГОСТ 9.402 (степень очистки от окислов - 2, степень обезжиривания - 1) или по МС ИСО 8501-1 (до степени Sa2½ или St3).
Подготовка грунта: перед применением композиции основу грунтовки тщательно перемешивают, а затем смешивают с кислотным разбавителем в соотношении (по массе) 4:1 и тщательно перемешать не менее 10 минут. После приготовления грунтовки, ее состав выдерживают в течение 30 минут и разбавляют растворителем РФГ до рабочей вязкости 16-20 с при пневматическом и безвоздушном распылении, 20-35 с при нанесении кистью. ВЛ-02 допускается разбавлять растворителями Р-648, Р-6 (без смешения), не более 20% по массе.
Подготовленную грунтовку наносят на поверхность защищаемого металла кистью, валиком, пневматическим или безвоздушным распылением при температуре окружающего воздуха от минус 10 оС до 30 оС и относительной влажности воздуха не выше 80 %.
Для исключения конденсации влаги температура поверхности должна быть выше точки росы не менее чем на 3 оС.
После высыхания слоя грунтовки (15 минут при температуре 20 оС) наносят, в случае необходимости, последующие слои грунтовки и затем поверхностный лакокрасочный материал или загрунтованный металл складируется для межоперационного хранения.
Материалы огнеопасны! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты.
Хранить грунтовку необходимо в помещении при температуре от минус 10 до плюс 30 оС, исключив попадание на них прямых солнечных лучей и влаги. Допускается хранение и транспортировка при температуре до минус 30 оС, но не более одного месяца.
Гарантийный срок хранения — 12 месяцев с даты производства.

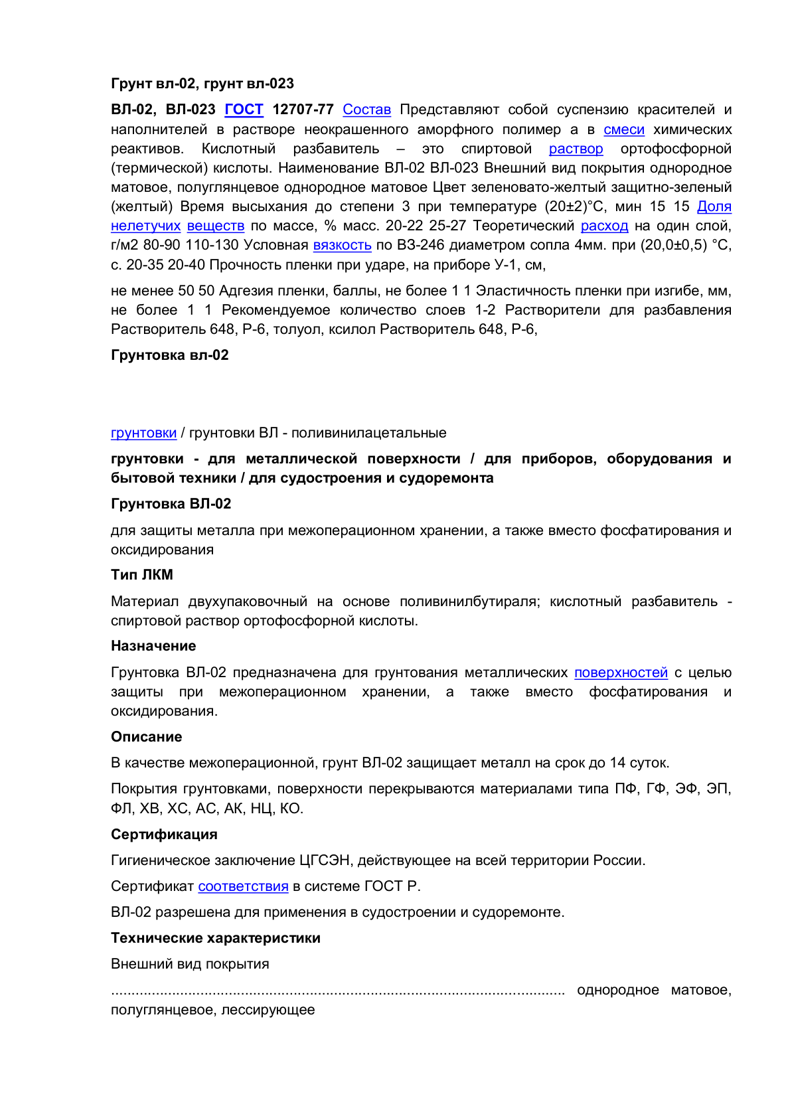

- Техническая документация
