Описание
!!!ДАННЫЙ МАТЕРИАЛ СНЯТ С ПРОИЗВОДСТВА!!! ОПИСАНИЕ ДАНО В ИНФОРМАЦИОННЫХ ЦЕЛЯХ. ДЛЯ ПОДБОРА АНАЛОГА ОБРАТИТЕСЬ В НАШУ ТЕХНОЛОГИЧЕСКУЮ СЛУЖБУ ПО ТЕЛ. (473) 233-33-48 ДОБ.13, OKRASKA@PROMATEH.RU
|

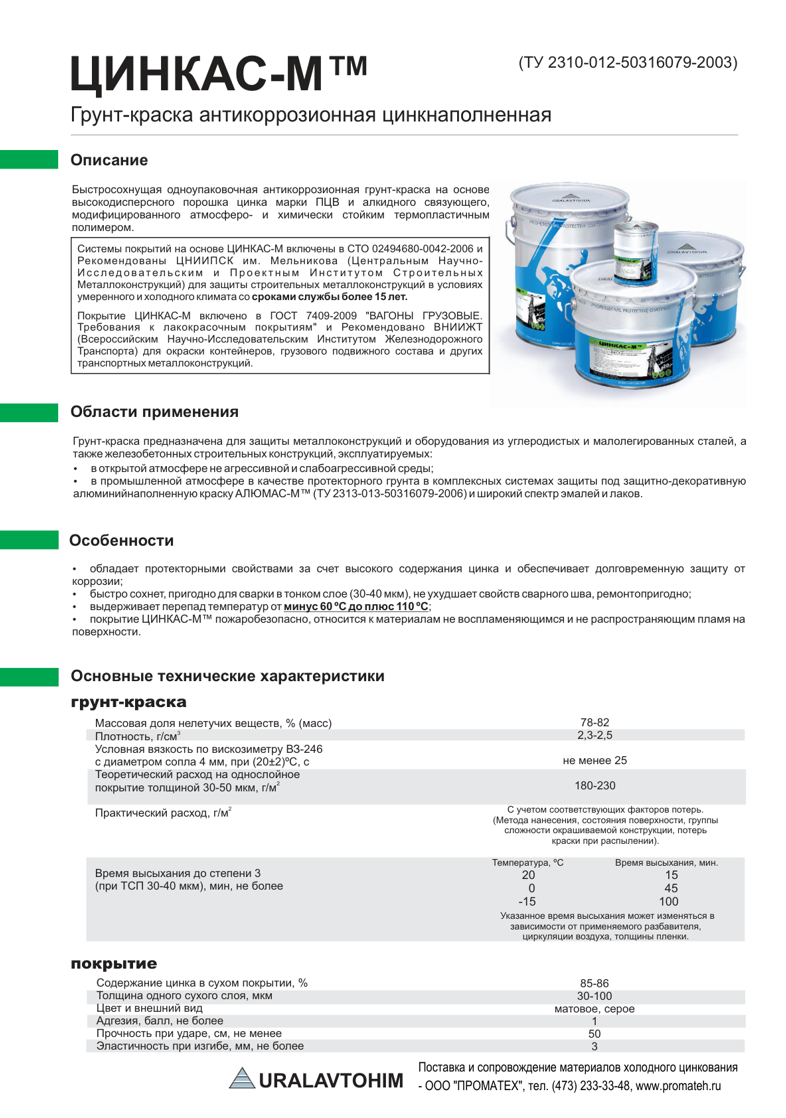

Грунт-краска антикоррозионная цинкнаполненная Описаниеодноупаковочная антикоррозионная грунт-краска на основе высокодисперсного порошка цинка марки ПЦВ и алкидного связующего модифицированного атмосферо- и химически стойким термопластичным полимером. |
|
Области применения
Грунт-краска предназначена для защиты металлоконструкций и оборудования из углеродистых и малолегированных сталей, а также железобетонных строительных конструкций, эксплуатируемых:
- в открытой атмосфере неагрессивной и слабоагрессивной среды;
- в промышленной атмосфере в качестве протекторного грунта в комплексных системах защиты под покрытие Алюмас-М и широкий спектр лаков и эмалей.
Основные технические характеристики
|
Грунт-краска |
|
|
Массовая доля нелетучих веществ, % масс |
78 - 82 |
|
Плотность, г/см3 |
2,3 - 2,5 |
|
Условная вязкость по вискозиметру ВЗ-246 с диаметром сопла 4мм при (20±0,5)°С, с |
не менее 25 |
|
Время высыхания до степени 3 (при ТСП 30-40мкм) при ( 20±2)°С, мин., не более |
15 |
|
Теоретический расход на однослойное сухое покрытие при толщине 40-50 мкм, г/м2 |
180-230 |
|
Покрытие |
|
|
Цвет и внешний вид |
Серое, матовое |
|
Адгезия, балл, не более |
1 |
|
Прочность при ударе, см, не менее |
50 |
|
Эластичность при изгибе, мм, не более |
3 |
Покрытие ЦинкАС-М ™:
- обладает протекторными свойствами за счет высокого содержания цинка и обеспечивает долговременнуб защиту от коррозии;
- быстро сохнет, пригодно для сварки в тонком слое (30-40 мкм), не ухудшает свойств сварного шва, ремонтопригодно;
- выдерживает перепад температур от минус 60°С до плюс 110°С.
- пожаробезопасно, относится к материалам не воспламеняющимся и не распространяющим пламя на поверхности
Рекомендации по применению
Подготовка поверхности
Поверхность очищают от окислов и обезжиривают по ГОСТ 9.402-2004 или по ТЗ.
Нанесение покрытия
Перед нанесением следует подготовить материал путём тщательного перемешивания до однородного состояния по плотности и цвету суспензии. При необходимости разбавить и профильтровать через 2 слоя марли. Растворители и разбавители: ксилол, сольвент, Р-4.
ЦинкАС-М™ наносится при температуре от 0 до +40°С и относительной влажности воздуха до 98%. Материал наносят методами пневматического и безвоздушного распыления, кистью, валиком.
Условия хранения - сухое прохладное место. Гарантийный срок хранения в герметично закрытой таре изготовителя - 12 месяцев со дня изготовления.
