Описание

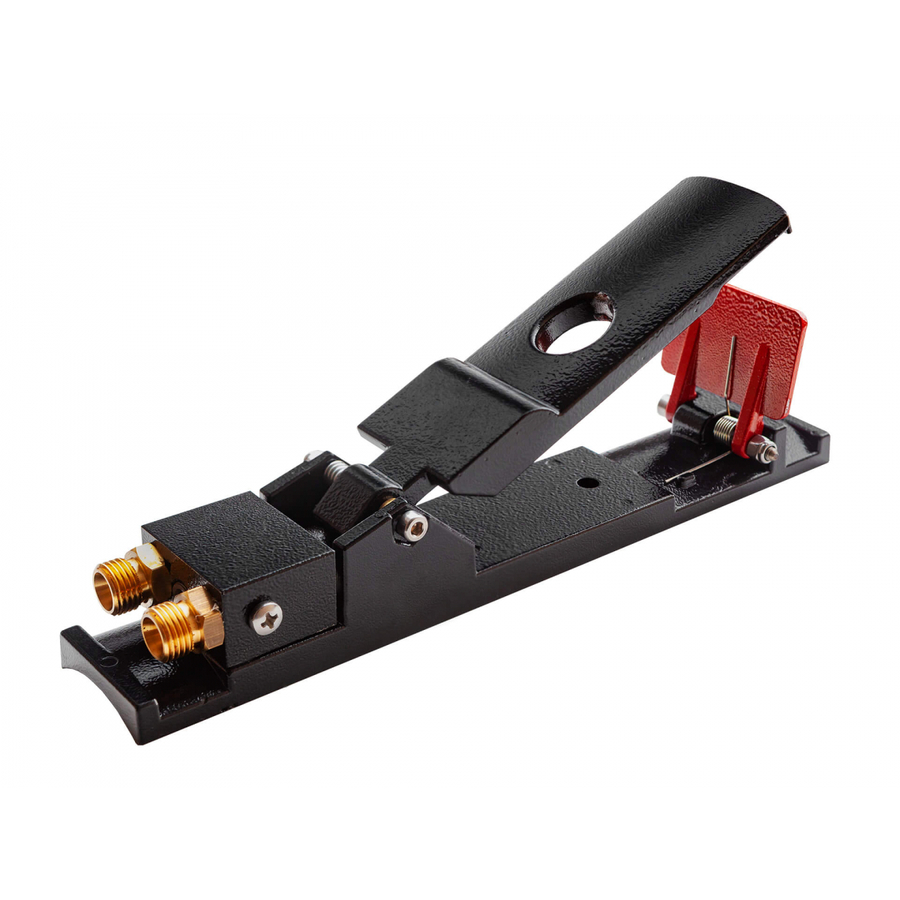

Клавиша дистанционного управления КПДУ Артикул: 055.00.000
1. Назначение и область применения
- Функциональное назначение: Коммутация пневматической линии (включение/подача или выключение/отсечка абразивно-воздушной смеси) пескоструйного аппарата.
- Место установки: Монтируется непосредственно на пескоструйный рукав с внешней стороны соплодержателя для обеспечения мгновенного доступа оператора.
- Условия эксплуатации: Цеховые условия, открытые строительные площадки, ремонтные зоны металлоконструкций. Рабочий диапазон температур: от -25 °C до +60 °C. Относительная влажность — до 98% при температуре +25 °C.
- Совместимость: Стандартные промышленные рукава внутренним диаметром 13–19 мм (уточняется по посадочному хомуту).
2. Технические характеристики
| Параметр | Значение |
|---|---|
| Время срабатывания механизма | не более 1 сек. |
| Усилие нажатия (номинальное) | 4–6 Н |
| Масса нетто | 0,361 кг |
| Масса брутто | 0,417 кг |
| Габариты упаковки (Д х Ш х В) | 245 х 55 х 50 мм |
| Материал корпуса | Ударопрочный АБС-пластик / полиамид |
| Тип соединения с рукавом | Червячный хомут из оцинкованной стали |
| Рабочее давление среды | До 1,2 МПа (12 бар) |
| Ресурс циклов «вкл/выкл» | Не менее 50 000 циклов |
3. Конструктивные особенности
- Корпус: Литой ударопрочный полимер со степенью защиты IP54 (защита от пыли и брызг), устойчивый к истиранию песком и воздействию растворителей.
- Орган управления: Двухпозиционная подпружиненная клавиша возвратного типа (автоматический возврат в положение «Выкл»).
- Система безопасности: Оснащена механическим предохранителем-флажком. Для активации подачи воздуха оператор обязан выполнить два последовательных действия: поднять флажок-предохранитель и нажать клавишу. Это исключает случайный пуск при зацеплении за элементы конструкций или падении инструмента.
- Эргономика: Увеличенная площадь контакта клавиши позволяет управлять устройством рукой в стандартной защитной краге без потери тактильного контроля.
- Крепеж: Интегрированный кронштейн под червячный хомут обеспечивает жесткую фиксацию на рукаве без его деформации.
4. Материалы основных узлов
| Узел | Материал | Примечание |
|---|---|---|
| Корпус | Полиамид ПА6 с 30% стекловолокна | Повышенная вибростойкость |
| Клавиша | АБС-пластик | Высокая износостойкость |
| Ось и пружина | Сталь А2 (нержавеющая) | Защита от коррозии продуктами конденсата |
| Предохранитель-флажок | Поликарбонат | УФ-стабилизированный |
| Крепежный хомут | Оцинкованная сталь W2 | Ширина ленты 9 мм |
5. Порядок монтажа и ввода в эксплуатацию
- Обесточить источник сжатого воздуха, стравить остаточное давление из системы.
- Надеть корпус КПДУ на пескоструйный рукав в позиции удобного хвата оператора (рекомендуемое расстояние от среза сопла — 15–20 см).
- Зафиксировать изделие червячным хомутом. Момент затяжки винта хомута: 2,5–3,0 Н·м. Проверить отсутствие осевого люфта.
- Подключить пневмолинию от клапана КПДУ к управляющему порту пескоструйного аппарата (используя фитинг БРС или резьбовое соединение согласно комплектации установки).
- Провести проверку герметичности стыков рабочим давлением в течение 30 секунд (обмыливание или акустический контроль).
- Выполнить холостой цикл включения-выключения (не менее 5 раз) для проверки хода клавиши и отсутствия ложных срабатываний.
6. Требования техники безопасности
- Запрещается эксплуатация устройства при наличии трещин на корпусе или повреждении уплотнительных колец.
- Перед началом смены оператор обязан проверять свободный ход предохранителя-флажка.
- При перерывах в работе (более 2 минут) предохранитель-флажок должен быть переведен в нижнее заблокированное положение.
- Запрещается вносить изменения в конструкцию возвратной пружины во избежание самопроизвольного открытия клапана.
- Изделие подлежит обязательной выбраковке после достижения предельного ресурса в 50 000 циклов.
7. Упаковка, транспортировка и хранение
- Первичная упаковка: Индивидуальный полиэтиленовый пакет с силикагелем внутри.
- Транспортная упаковка: Пятислойный гофрокороб (размеры соответствуют указанным габаритам). Укладка производится рядами с разделением листами картона.
- Маркировка манипуляционных знаков: «Хрупкое», «Беречь от влаги», «Верх».
- Условия хранения: Сухие крытые складские помещения, категория 2 по ГОСТ 15150-69 (температура от +5 °C до +40 °C, отсутствие агрессивных паров штабелирование — не более 5 коробок в высоту).
8. Контроль качества (ОТК)
Для партии свыше 100 шт. применяется выборочный контроль:
- Визуальный: 100% изделий на предмет облоя, недолива полимера и маркировки.
- Геометрический: штангенциркуль (посадочные диаметры ±0,2 мм).
- Функциональный: стендовая проверка времени срабатывания и усилия нажатия на каждом пятом изделии (выборка 20%). Отклонение времени срабатывания более чем на 0,2 сек — брак всей партии.
