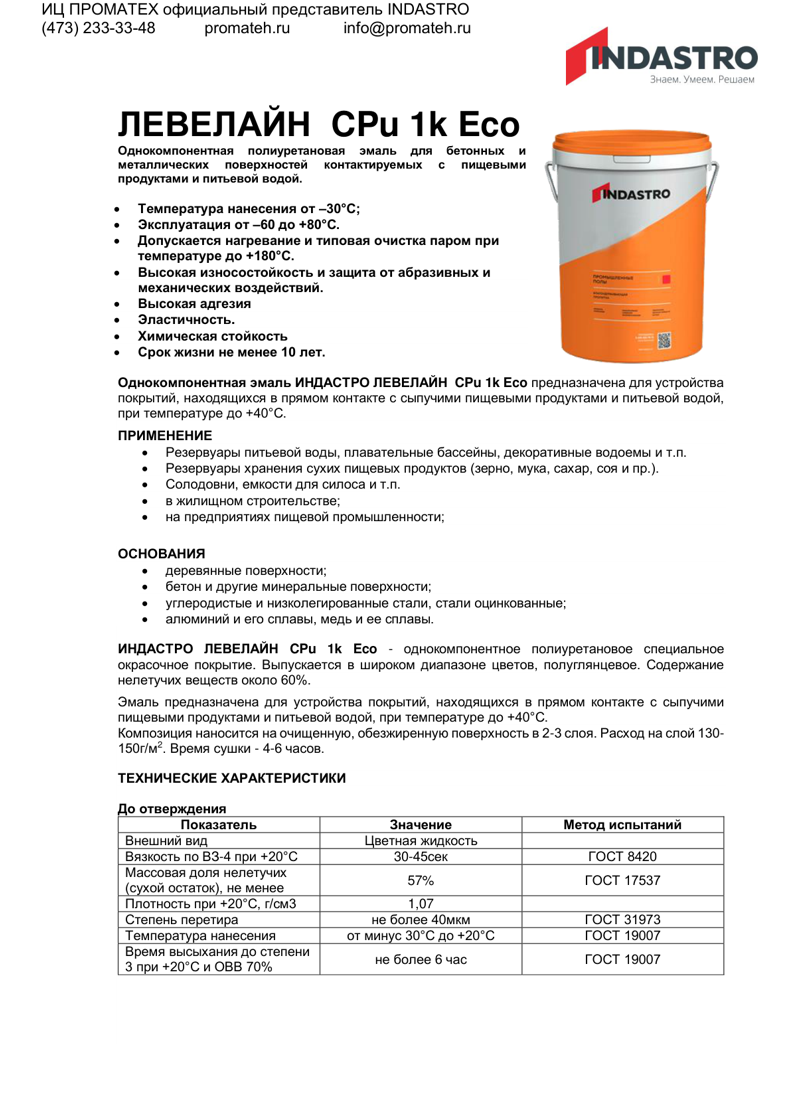

Описание
Однокомпонентная полиуретановая эмаль для бетонных и металлических поверхностей контактируемых с пищевыми продуктами и питьевой водой.
Однокомпонентная эмаль ИНДАСТРО ЛЕВЕЛАЙН CPu 1k Eco предназначена для устройства покрытий, находящихся в прямом контакте с сыпучими пищевыми продуктами и питьевой водой, при температуре до +40°С.
Преимущество
- Температура нанесения от –30°С;
- Эксплуатация от –60 до +80°С.
- Допускается нагревание и типовая очистка паром при температуре до +180°С.
- Высокая износостойкость и защита от абразивных и механических воздействий.
- Высокая адгезия
- Эластичность.
- Химическая стойкость
- Срок жизни не менее 10 лет.
Область применения
Применение
- Резервуары питьевой воды, плавательные бассейны, декоративные водоемы и т.п.
- Резервуары хранения сухих пищевых продуктов (зерно, мука, сахар, соя и пр.).
- Солодовни, емкости для силоса и т.п.
- в жилищном строительстве;
- на предприятиях пищевой промышленности;
Основания
- деревянные поверхности;
- бетон и другие минеральные поверхности;
- углеродистые и низколегированные стали, стали оцинкованные;
- алюминий и его сплавы, медь и ее сплавы.
ИНДАСТРО ЛЕВЕЛАЙН CPu 1k Eco - однокомпонентное полиуретановое специальное окрасочное покрытие. Выпускается в широком диапазоне цветов, полуглянцевое. Содержание нелетучих веществ около 60%.
Эмаль предназначена для устройства покрытий, находящихся в прямом контакте с сыпучими пищевыми продуктами и питьевой водой, при температуре до +40°С. Композиция наносится на очищенную, обезжиренную поверхность в 2-3 слоя. Расход на слой 130-150г/м2. Время сушки - 4-6 часов.
Технические характеристики
Внешний вид
Цветная пленка
Интервал рабочих температур, °С:
в воздушной среде, постоянно:
от -60°С до +80°С
в жидкой среде, постоянно
от -60°С до +60°С
в жидкой среде, до 6часов:
от -60°С до +80°С
типовая очистка паром, до 30мин:
до +160°С
Водопоглощение пленки эмали,%
не более 0,1
Предел прочности пленки при разрыве при +20°С
не менее 65МПа
Относительное удлинение пленки при +20°С
не менее 20%
Прочностьпленки при ударе по прибору У-2М, см, не менее
100
обратный удар, см, не менее
50
Твердость пленки эмали по МЭ-3 / по ТМЛ (метод А)
не менее 0,6 / 0,4 усл.ед.
Твердость пленки эмали по Шору, тип D, на 28 сутки
75-78
Эластичность пленки
не более 1мм
Блеск пленки эмали под углом 60°
93-97%
Адгезионная прочность при нормальном отрыве
7,2МПа, 2%A/B, 98%Y/B
Адгезия покрытия, метод сдвига, сталь Ст3, зачищенная
63,7МПа
Прочность покрытия к истиранию, кг/мкм
37
Прочность покрытия к истиранию, г/м² (г/см²)
1,5 (0,00015)
Истираемость пленки эмали, Табер, CS-10, груз 1кг, 28сут.
9мг
Стойкость к воздействию климатических факторов, бал
1 (защитные свойства)
Морозостойкость при -60°С, без изменения защитных свойств
не менее 75 циклов
