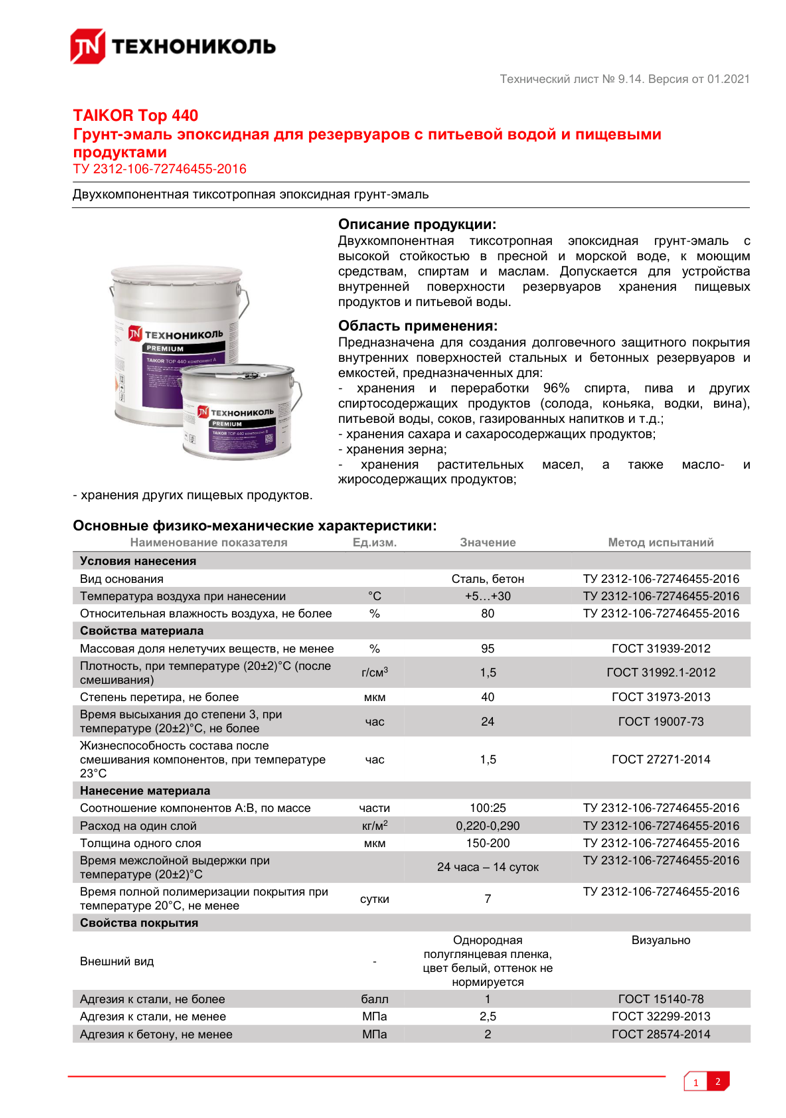

Описание
Двухкомпонентная тиксотропная эпоксидная грунт-эмаль с высокой стойкостью в пресной и морской воде, к моющим средствам, спиртам и маслам. Допускается для устройства внутренней поверхности резервуаров хранения пищевых продуктов и питьевой воды.
Область применения:
Предназначена для создания долговечного защитного покрытия внутренних поверхностей стальных и бетонных резервуаров и емкостей, предназначенных для:
- хранения и переработки 96% спирта, пива и других спиртосодержащих продуктов (солода, коньяка, водки, вина), питьевой воды, соков, газированных напитков и т.д.;
- хранения сахара и сахаросодержащих продуктов;
- хранения зерна;
- хранения растительных масел, а также масло- и жиросодержащих продуктов;
- хранения других пищевых продуктов.
Основные физико-механические характеристики
|
Наименование показателя |
Ед.изм. |
Значение |
Метод испытаний |
|
Условия нанесения |
|
||
|
Вид основания |
|
Сталь, бетон |
ТУ 2312-106-72746455-2016 |
|
Температура воздуха при нанесении |
°С |
+5…+35 |
ТУ 2312-106-72746455-2016 |
|
Относительная влажность воздуха, не более |
% |
80 |
ТУ 2312-106-72746455-2016 |
|
Свойства материала |
|
||
|
Массовая доля нелетучих веществ, не менее |
% |
95 |
ГОСТ 31939-2012 |
|
Плотность, при температуре 20±2°С (после смешивания) |
г/см3 |
1,5 |
ГОСТ 31992.1-2012 |
|
Степень перетира, не более |
мкм |
40 |
ГОСТ 31973-2013 |
|
Время высыхания до степени 3, при температуре (20±2)°С, не более |
час |
24 |
ГОСТ 19007-73 |
|
Жизнеспособность состава после смешивания компонентов, при температуре 23°С |
час |
1,5 |
ГОСТ 27271-2014 |
|
Нанесение материала |
|
||
|
Соотношение компонентов А:В, по массе |
части |
100:25 |
ТУ 2312-106-72746455-2016 |
|
Расход на один слой |
кг/м2 |
0,220-0,290 |
ТУ 2312-106-72746455-2016 |
|
Толщина одного слоя |
мкм |
150-200 |
ТУ 2312-106-72746455-2016 |
|
Время межслойной выдержки при температуре (20±2)°С |
|
24 часа – 14 суток |
ТУ 2312-106-72746455-2016 |
|
Время полной полимеризации покрытия при температуре 20°С, не менее |
сутки |
7 |
ТУ 2312-106-72746455-2016 |
|
Свойства покрытия |
|
||
|
Внешний вид |
- |
Однородная полуглянцевая пленка, цвет белый, оттенок не нормируется |
Визуально |
|
Адгезия к стали, не более |
балл |
1 |
ГОСТ 15140-78 |
|
Адгезия к стали, не менее |
МПа |
2,5 |
ГОСТ 32299-2013 |
|
Адгезия к бетону, не менее |
МПа |
2 |
ГОСТ 28574-2014 |
|
Прочность пленки при ударе, не менее |
см |
30 |
ГОСТ 4765-73 |
|
Предельная толщина нестекающего мокрого слоя, не менее |
мм |
0,5 |
ТУ 2312-106-72746455-2016 |
|
Температура эксплуатации |
°С |
-60…+70, кратковременно до +120 (до 6 часов) |
- |
|
Стойкость пленки к статическому воздействию жидкостей: - воды при температуре +40(±2)°С - 3% раствора лимонной кислоты при температуре +20(±2)°С - этилового спирта при температуре +20(±2)°С |
ч ч
ч |
48 48
48 |
ГОСТ 9.403-80, метод А |
